こんにちは、カニバリです(^^♪

今回は【初心者まるわかり自作PC】組み立て編①です!

今回は NZXT H510 eliteケースを使って「白くて洒落たインテリアにもなる光る高性能自作PCを作る」というコンセプトで作ります。

カッコいいPCは自作するしか表現できませんので、初心者の方にも分かりやすく組み立て手順を解説いたします。

写真を多く入れたいので複数ページにはなりますが、私自身も5年ぶりの自作PC制作ですので自己記録としても、なるべく詳しくわかりやすく解説していきます!

自作PC組み立て編①はマザーボードに

  • CPU
  • メモリ
  • M.2 SSD

を取り付けていきます



カニバリ
カニバリ

それでは楽しい時間の始まりです!

いってみましょう!(^^♪



スポンサーリンク

今回の自作PC構成はこちら

今回使用するすべてのパーツはコチラ

自作PCパーツ集合写真

カニバリ
カニバリ

壮観です!

今回のPCパーツ構成と予算はコチラ

自作PC見積り

詳しくはこちらをご覧ください



それではいよいよ作業開始です♪



マザーボード開封~CPU取り付け

マザーボード開封~準備

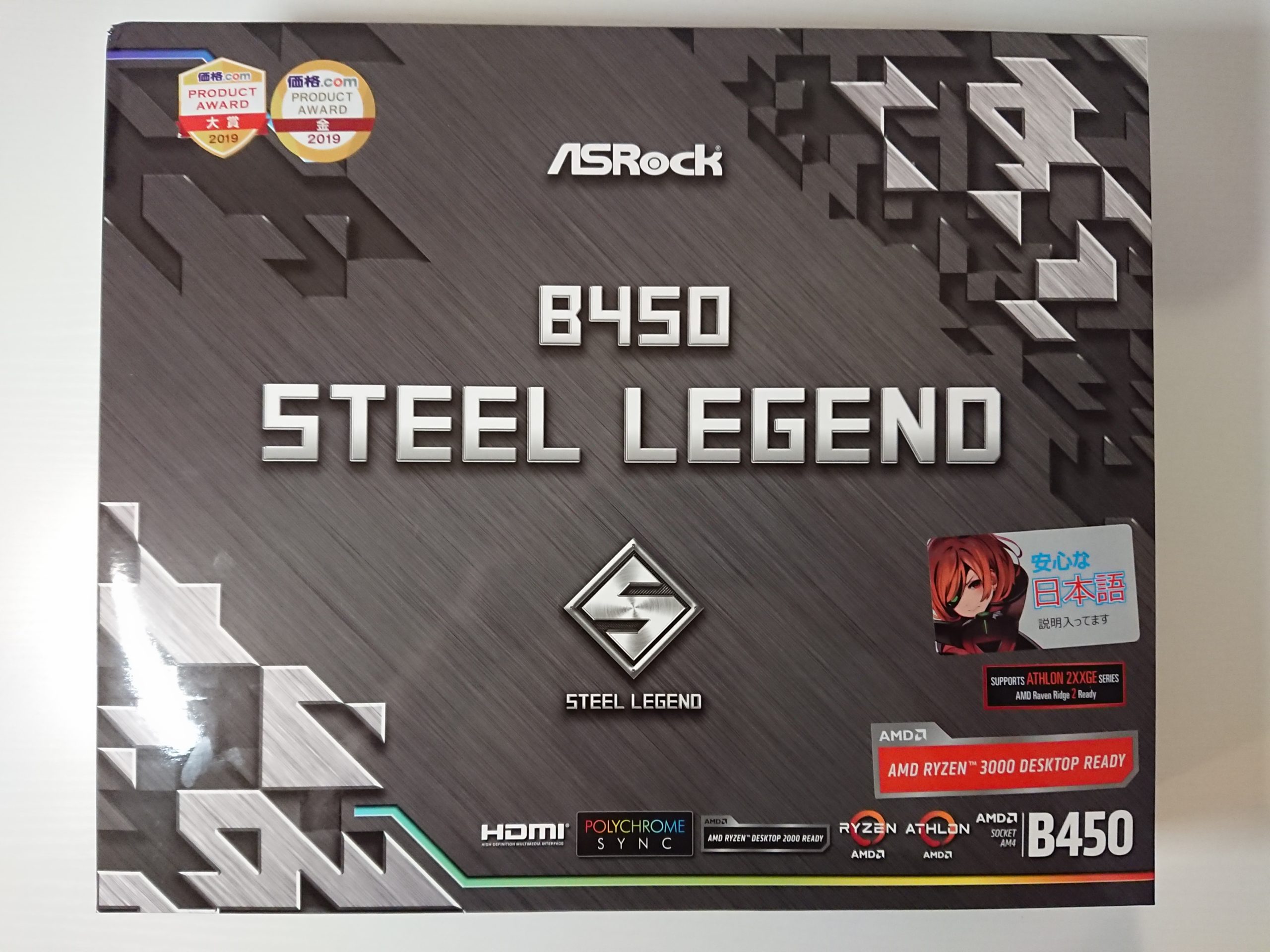

ASROCK Steel Legend B450 ATX

steellegendb450

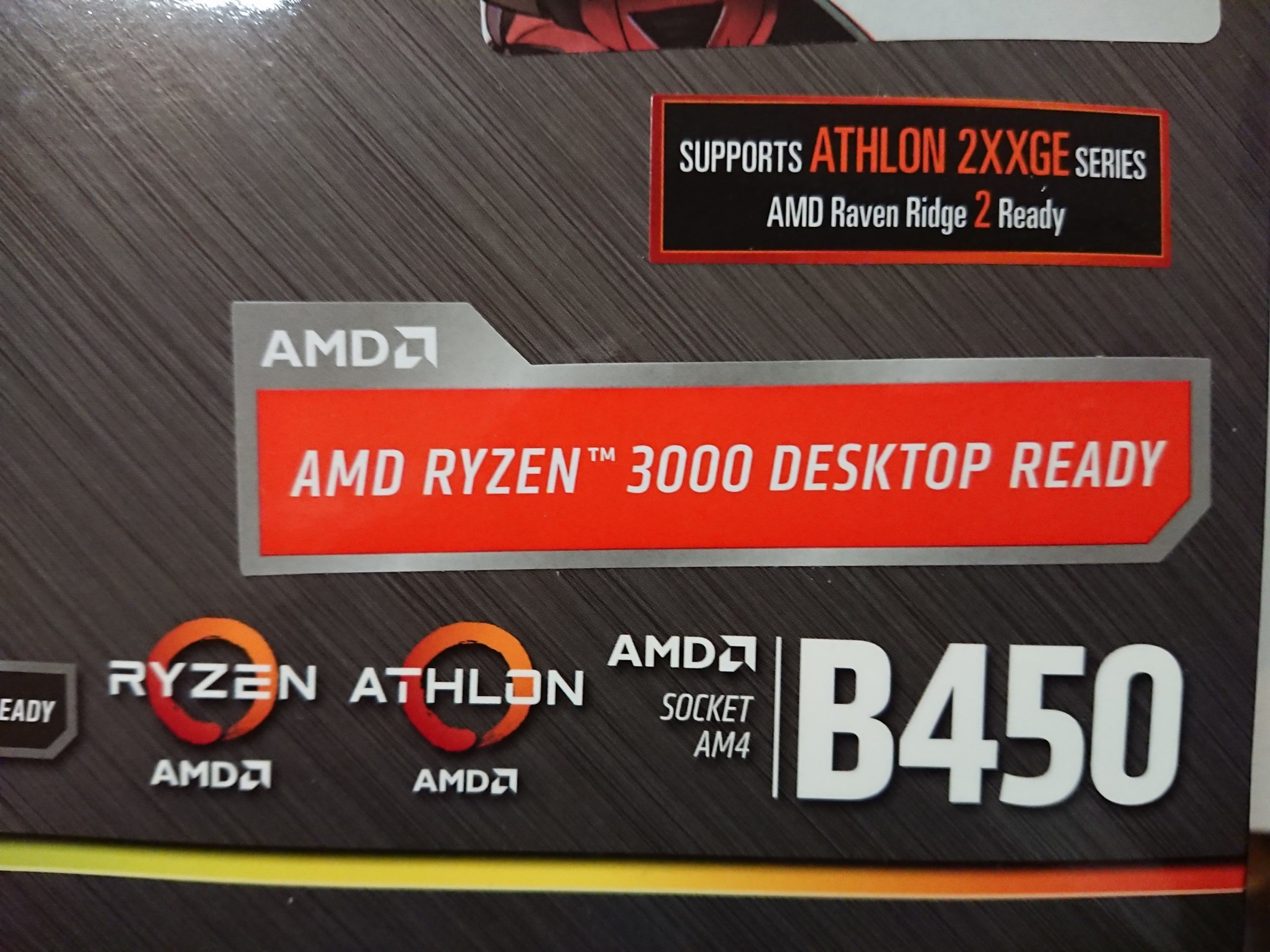

(ご注意ください)

1世代前のマザーボードですので、第3世代のAMD CPUにBIOSアップデートされている物を購入しないと、一度第2世代以前のCPUを使ってBIOSアップデート実行して第3世代CPUに入れ替える必要があります。ものすごく無駄な手間が増えますので、購入の際にはこのシールを必ず確認してください。

(ご注意ください)

第3世代アップデート済

開封

パカッ

マザーボード開封1

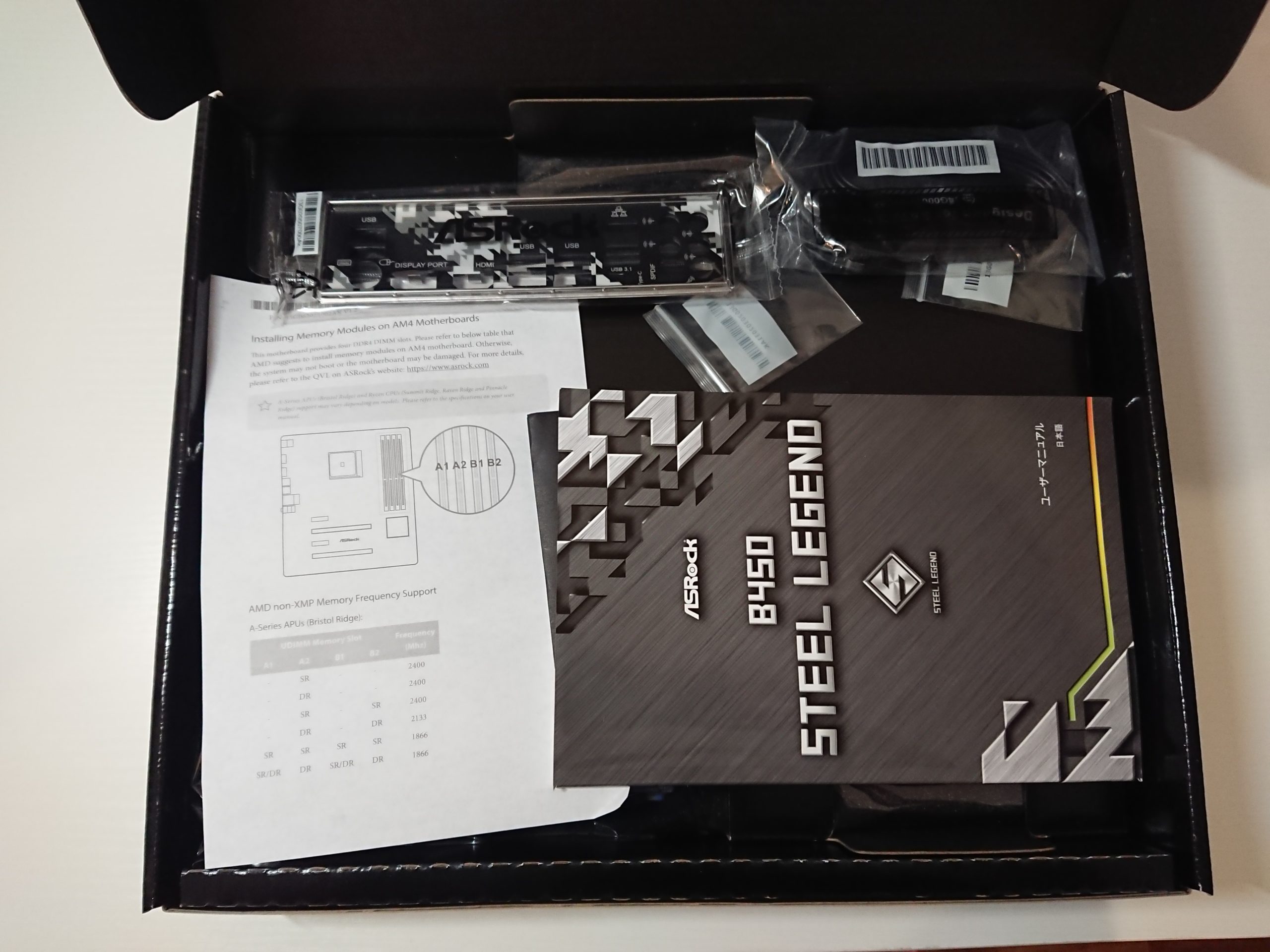

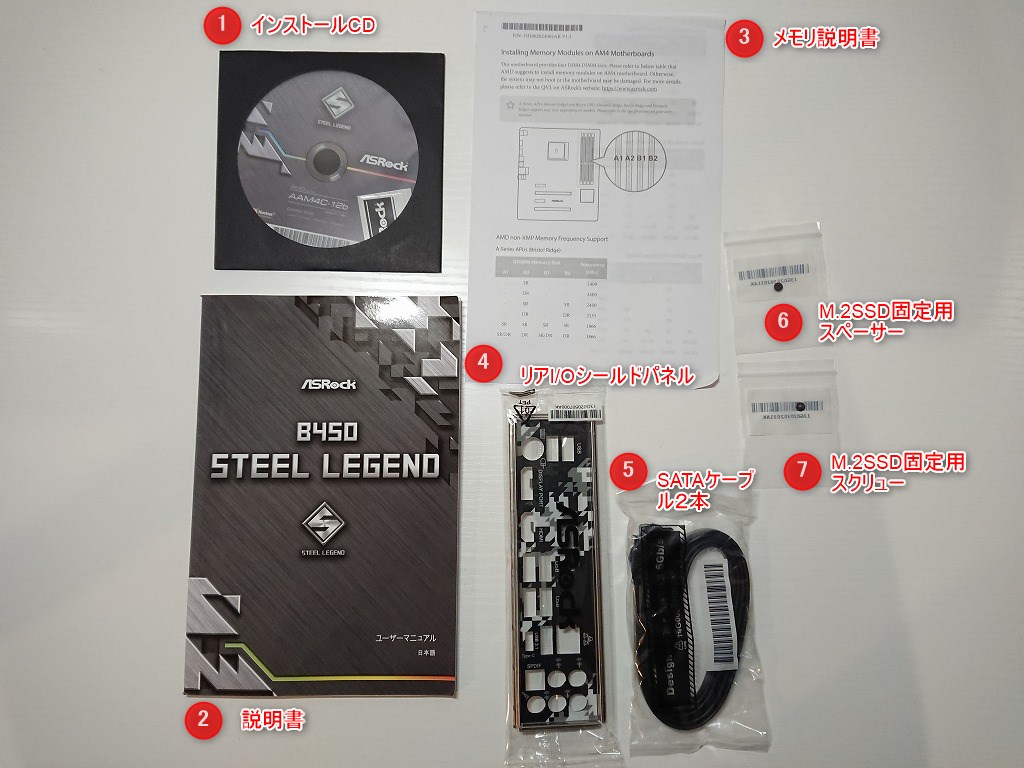

同封付属品はこんな感じ

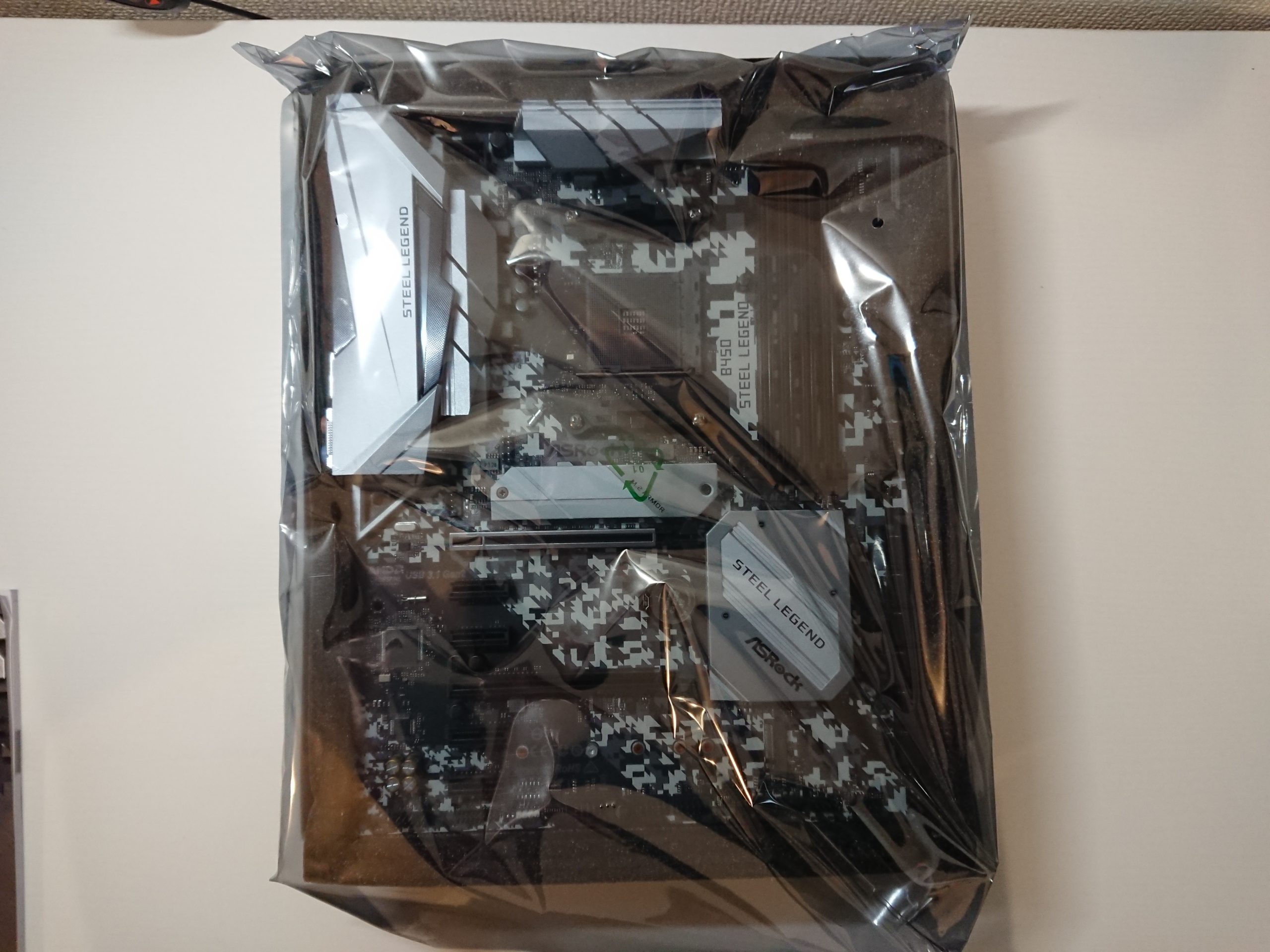

静電気防止のビニールに包まれています

マザーボード静電気ビニール

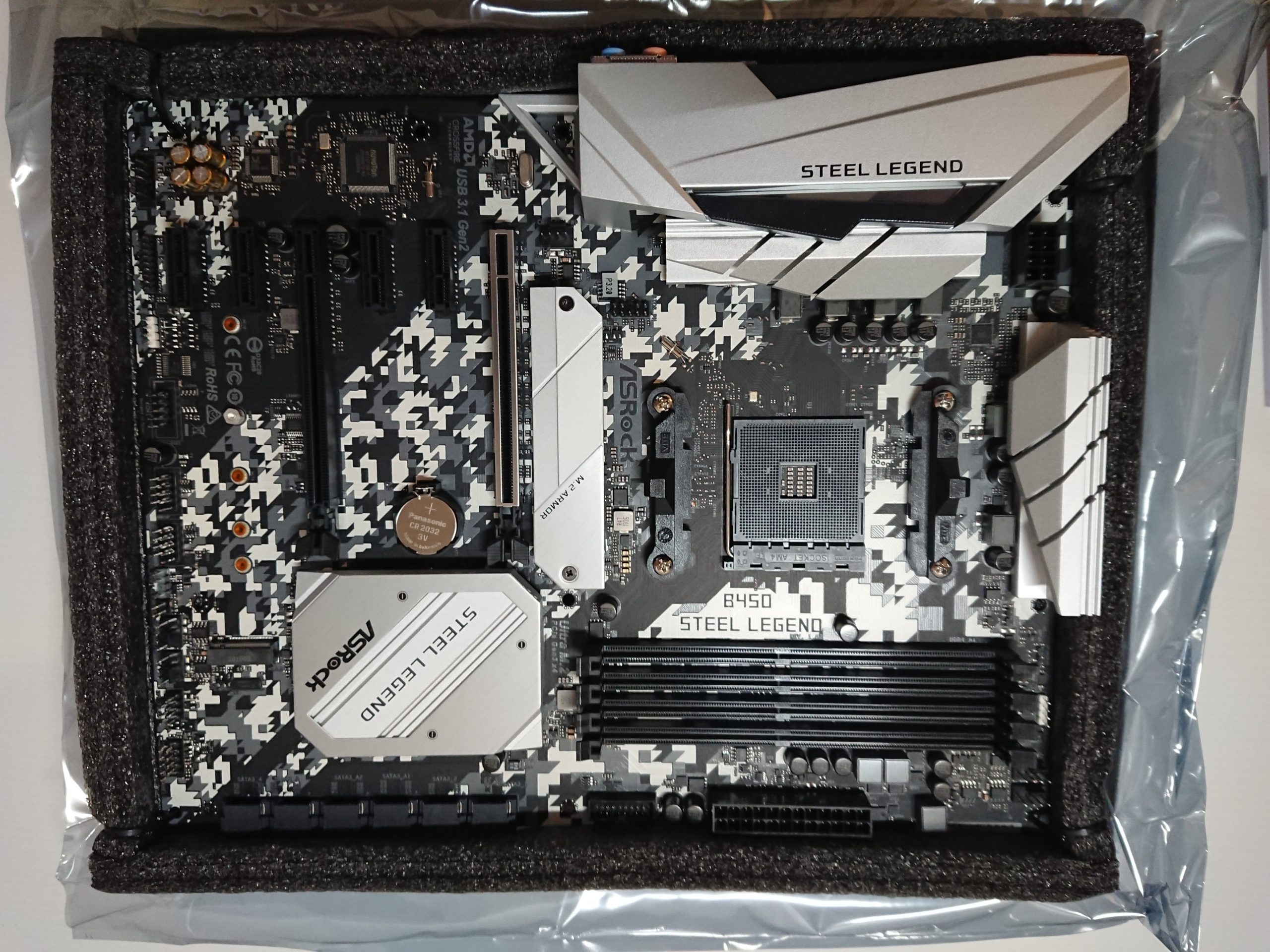

本体はこんな感じ

細かく見ていきます

マザーボード袋から出して

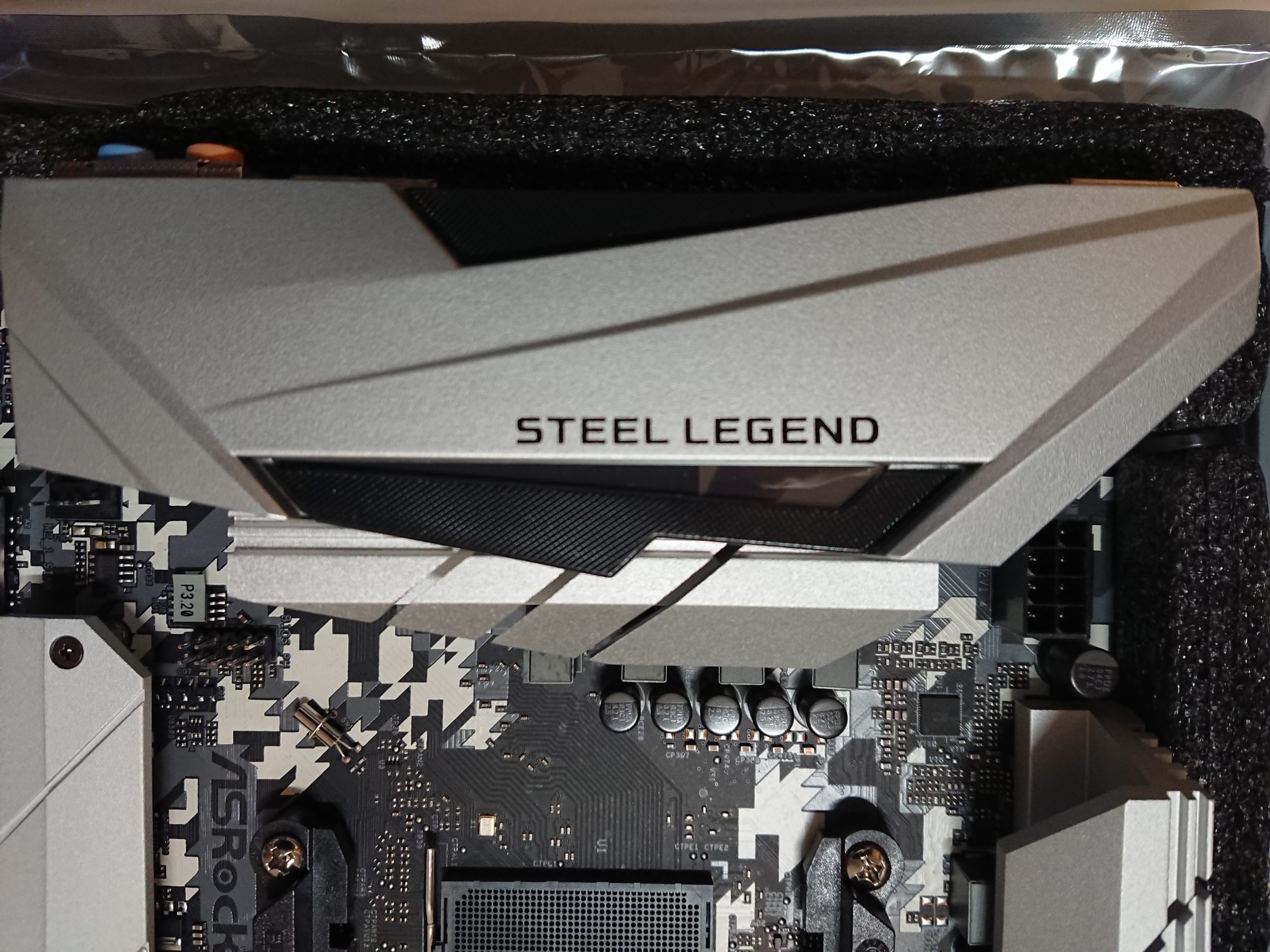

STEELです

steellrgend logo

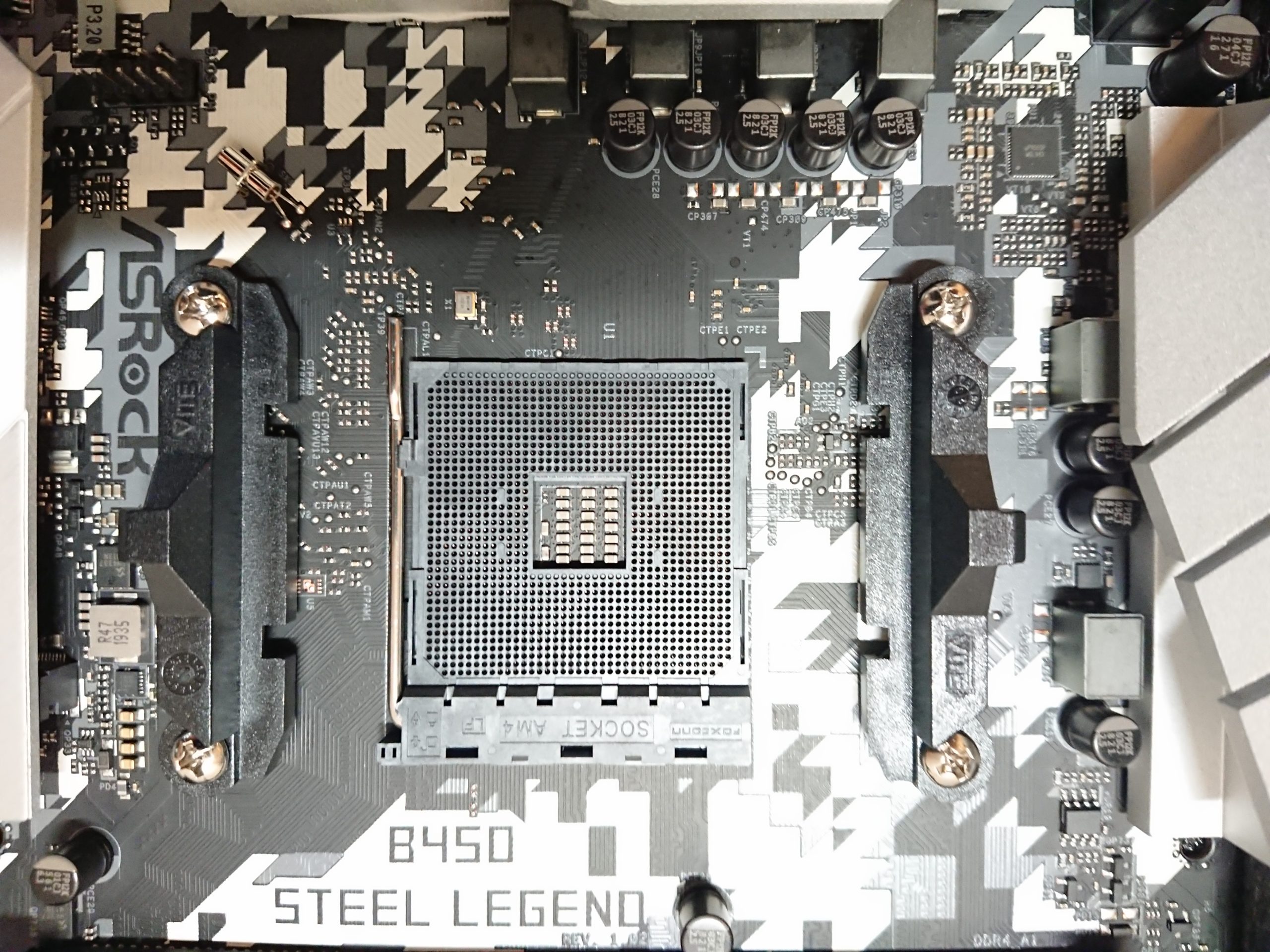

CPUソケット(AMD用)

CPUソケット

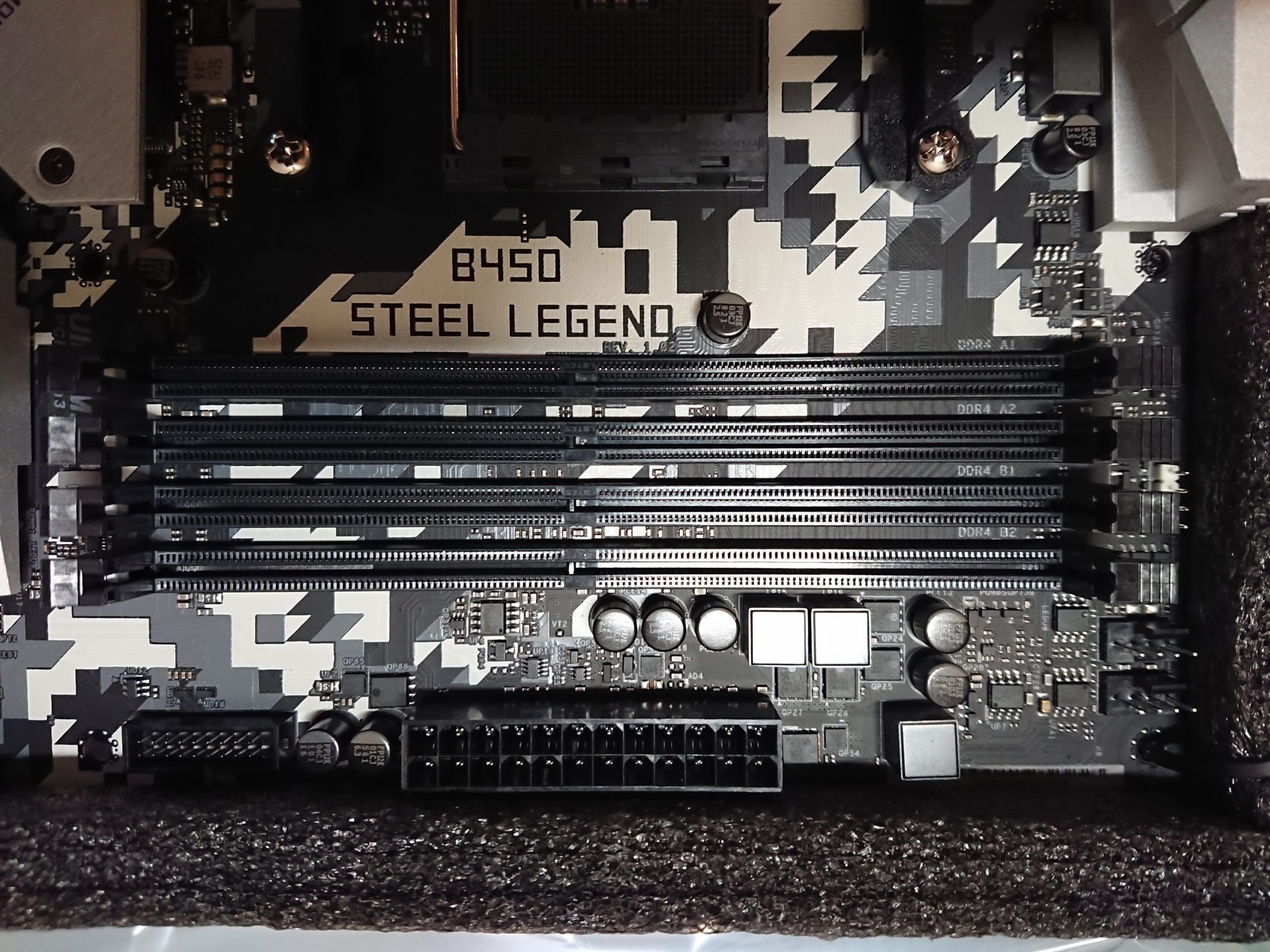

メモリスロット(4つまで増設できます)

メモリスロット

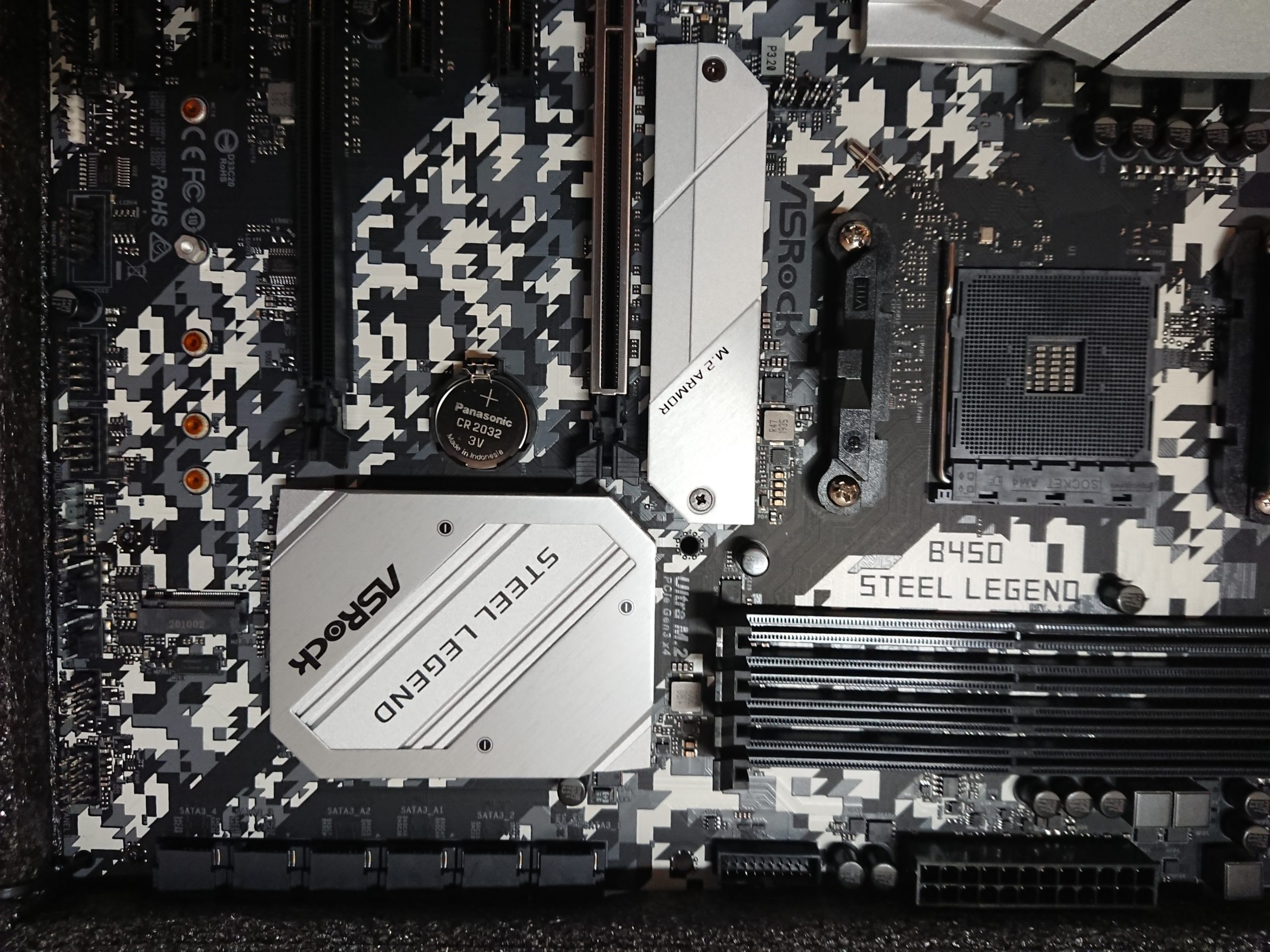

M.2スロット周りとチップセットはヒートシンク付で

チップセットは光ります

M.2スロットとチップセット

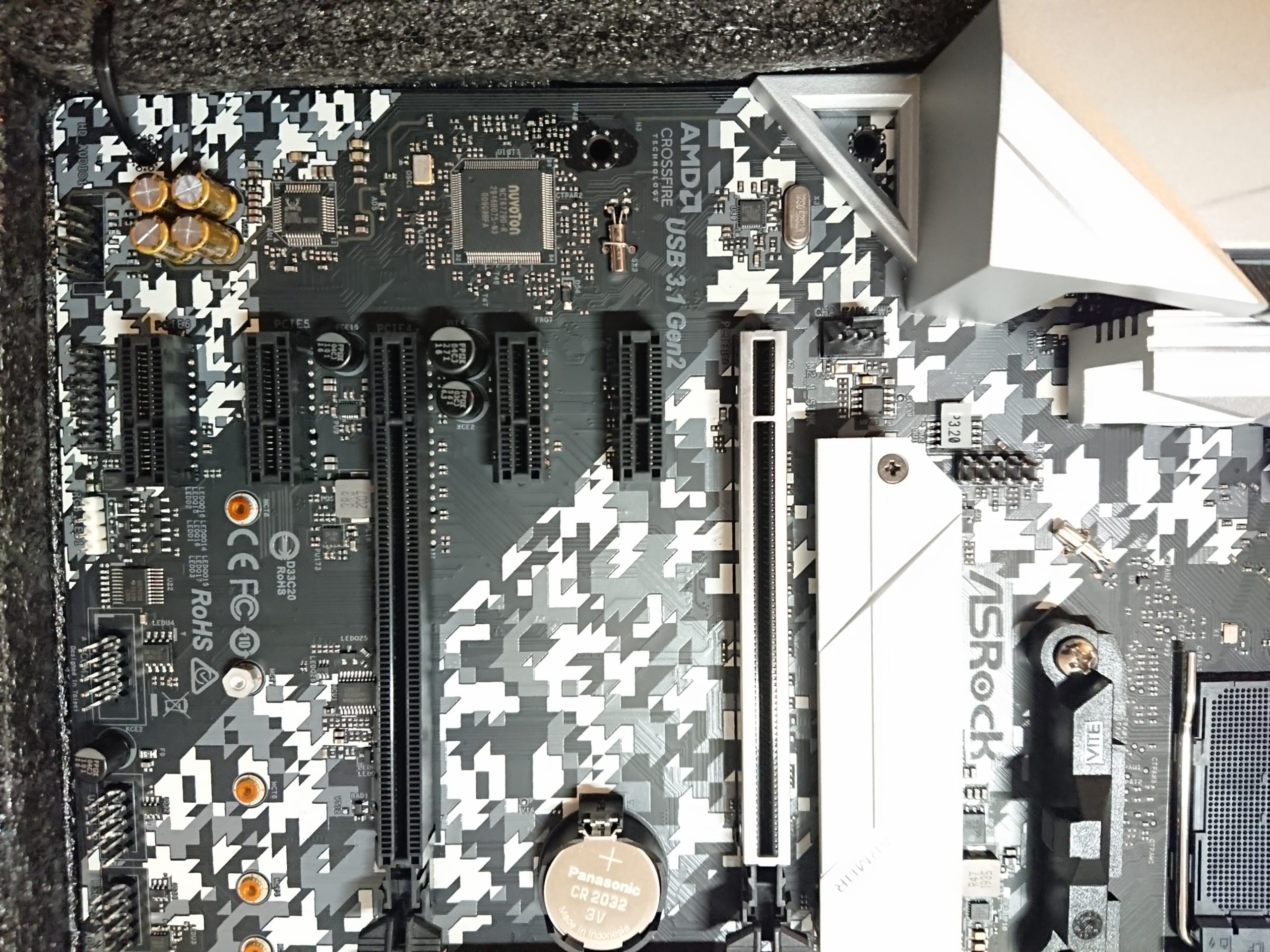

その他スロット

後の拡張性も問題なしです

その他スロット

カニバリ
カニバリ

準備開始!

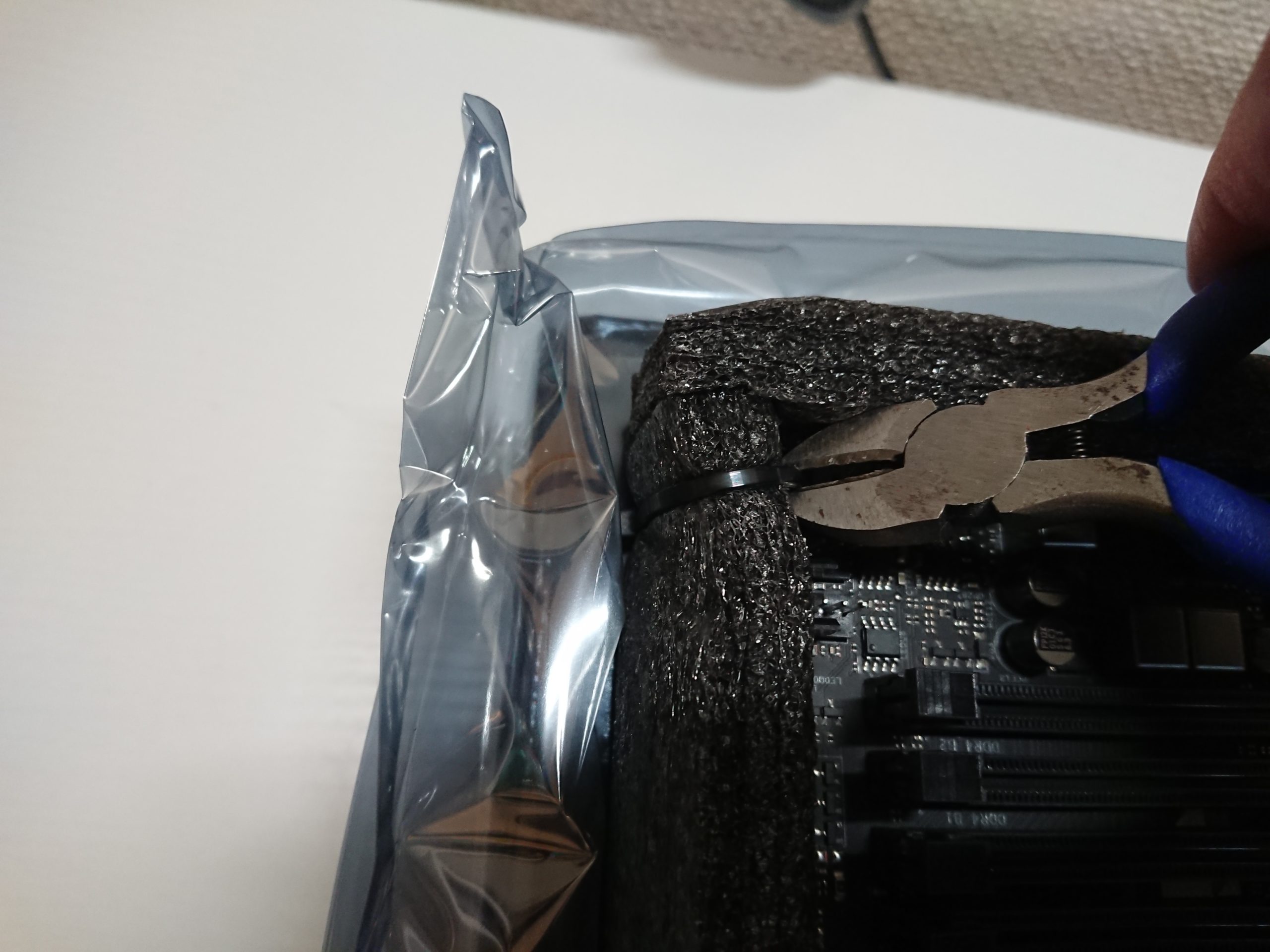

まずは保護材を止めている結束バンドを切ります

黒い保護材料はケースに取り付けるまでそのままつけておきましたが、問題はありませんでした。

マザボタイラップ固定箇所

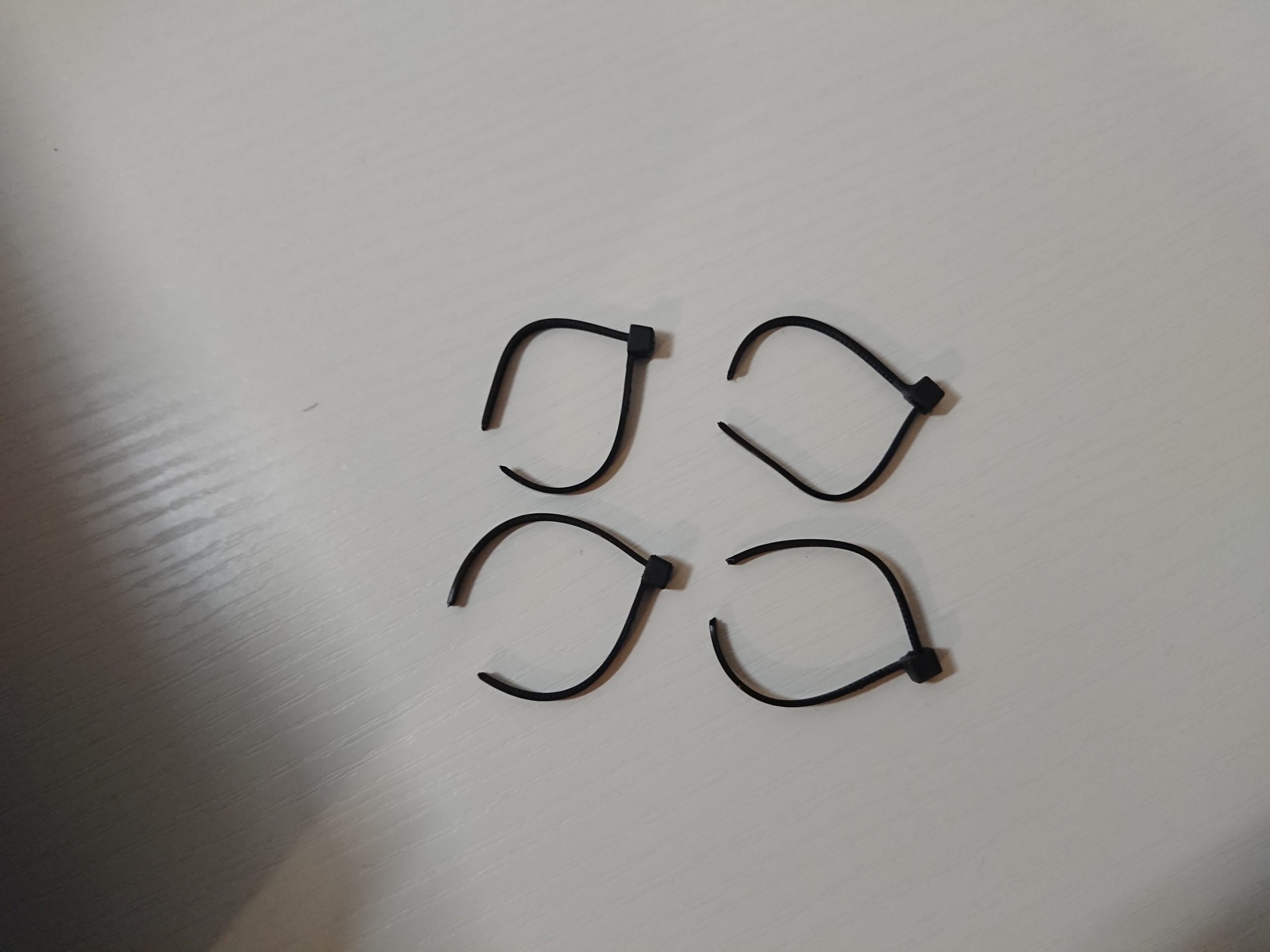

合計4か所4本切ります

タイラップ残骸

マザーボードの準備は完了です



CPU開封~取り付け

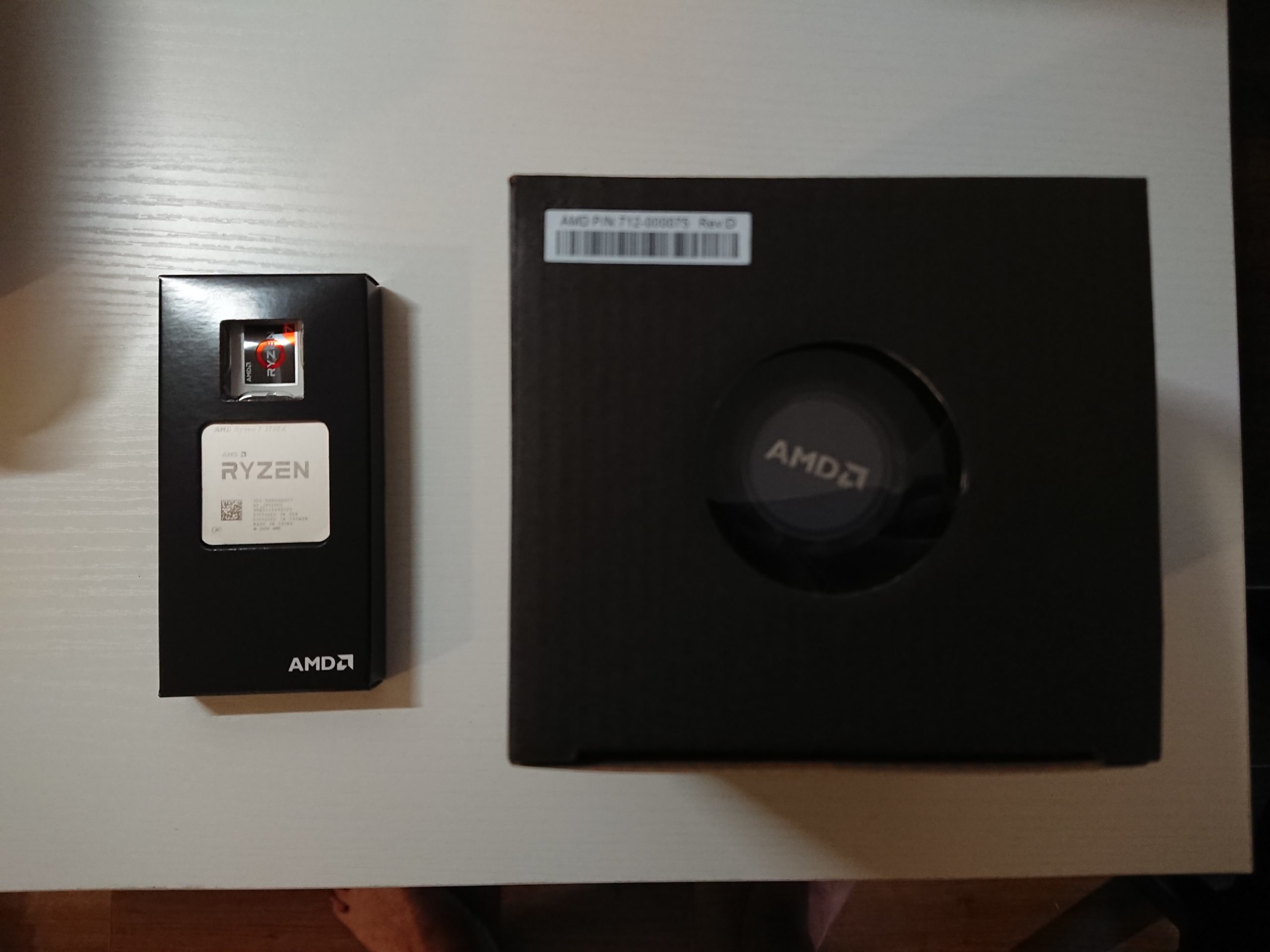

AMD RYZEN7 3700X BOX

ryzen7CPU

開封

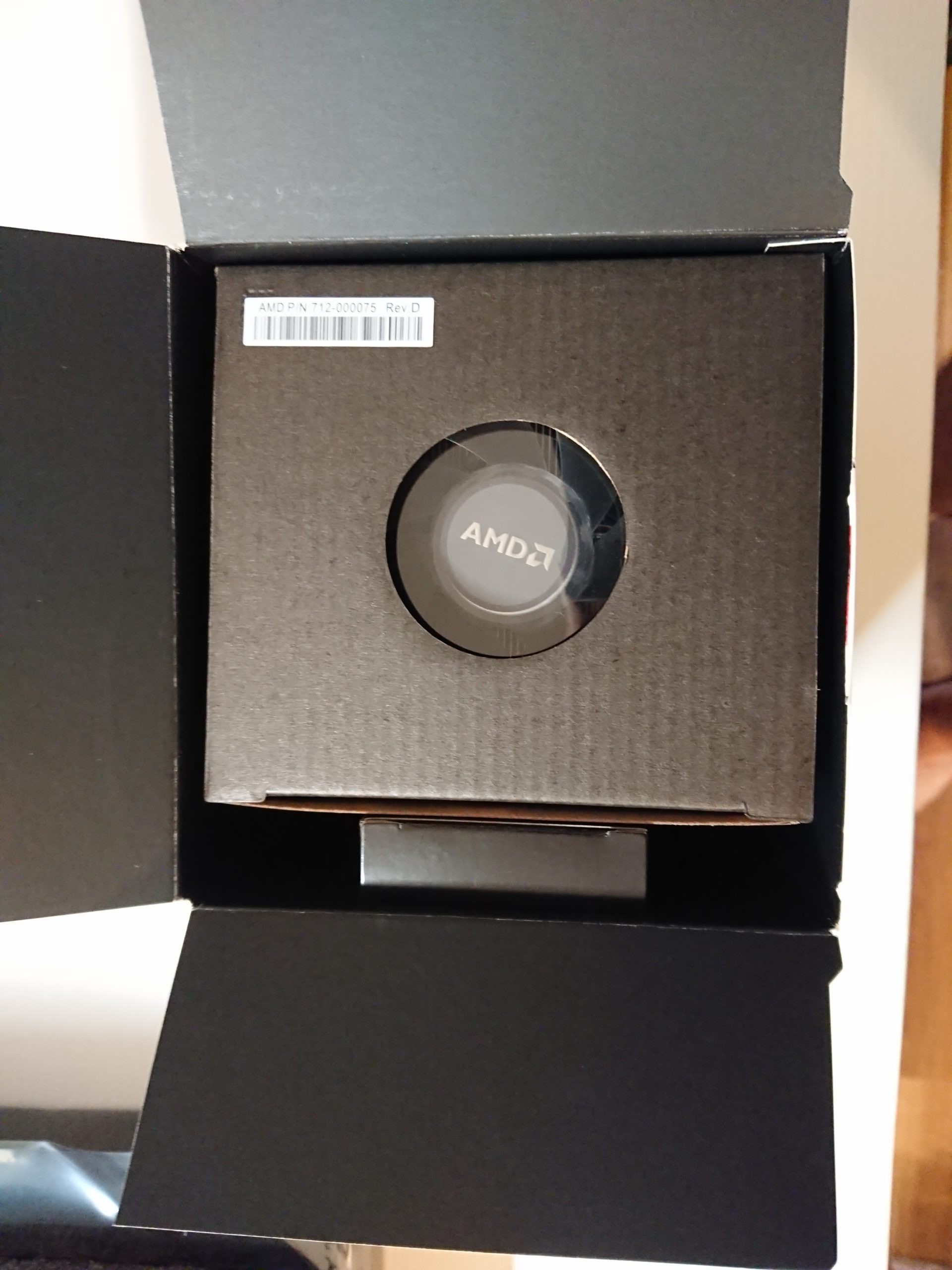

中身はこんな感じ

小さめのステッカー付き

ryzen7開封1

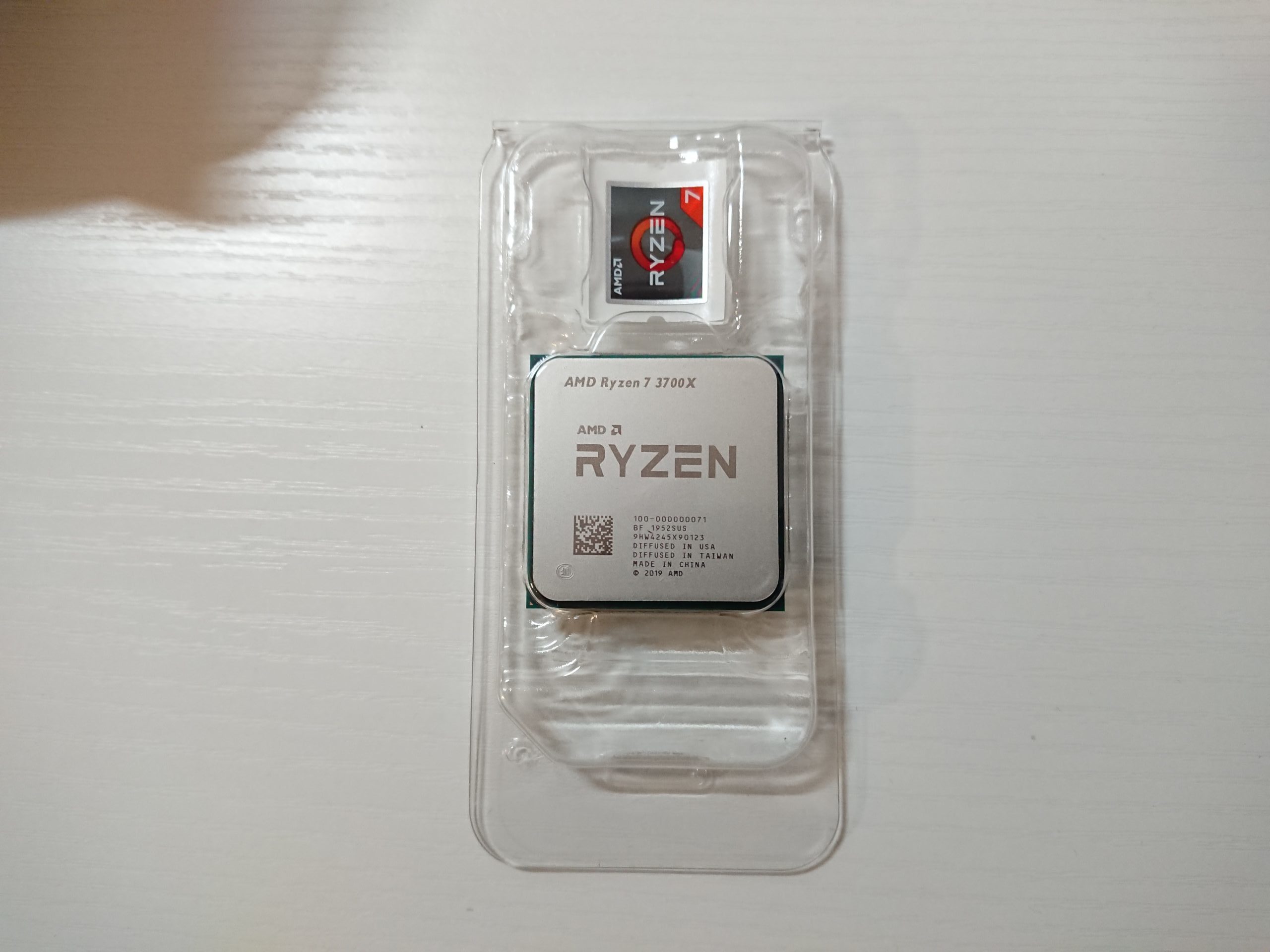

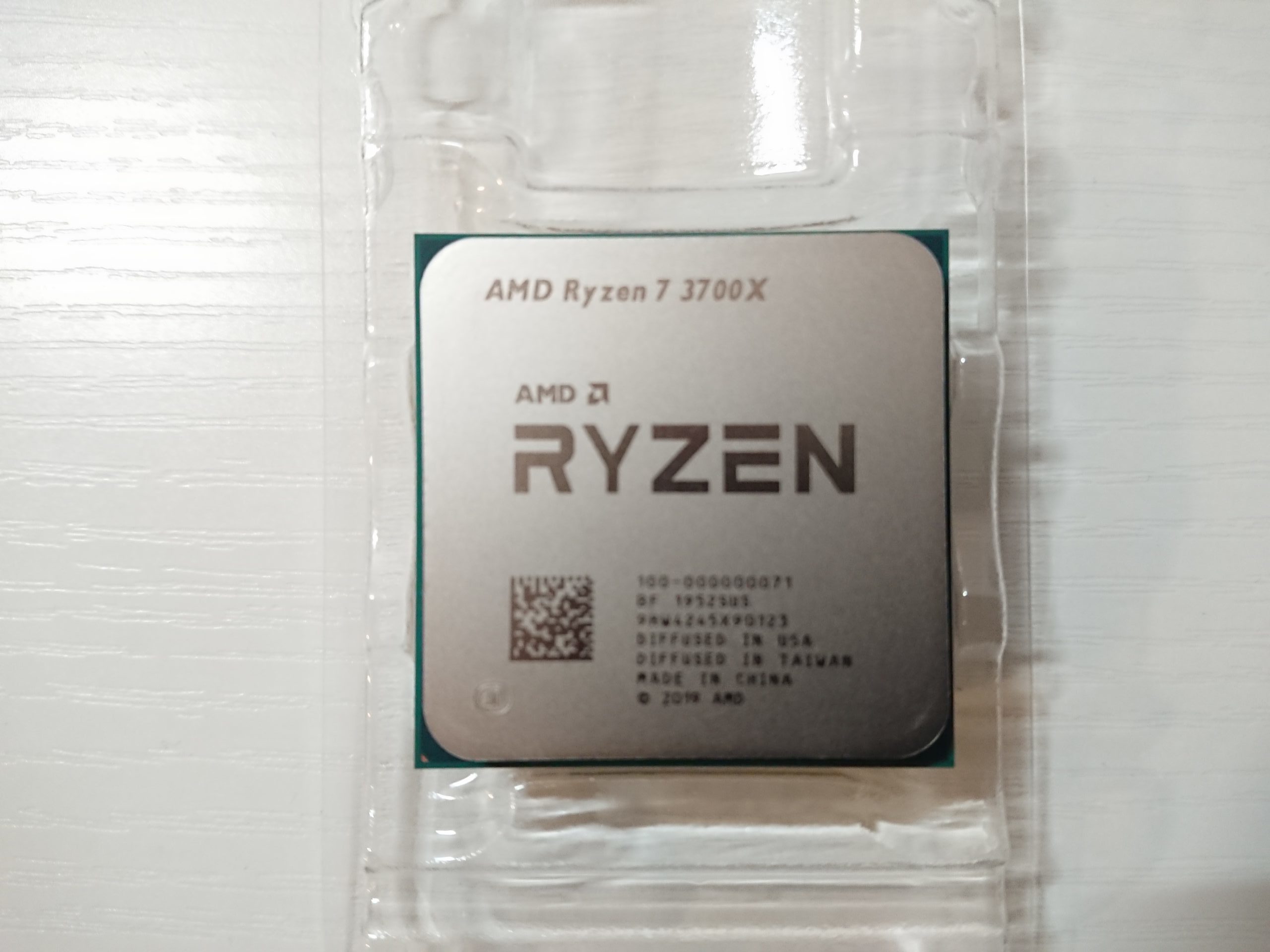

なかなかのずっしり感、箱から取り出していきます

ここが組付けで一番緊張します。。。

ryzen7本体

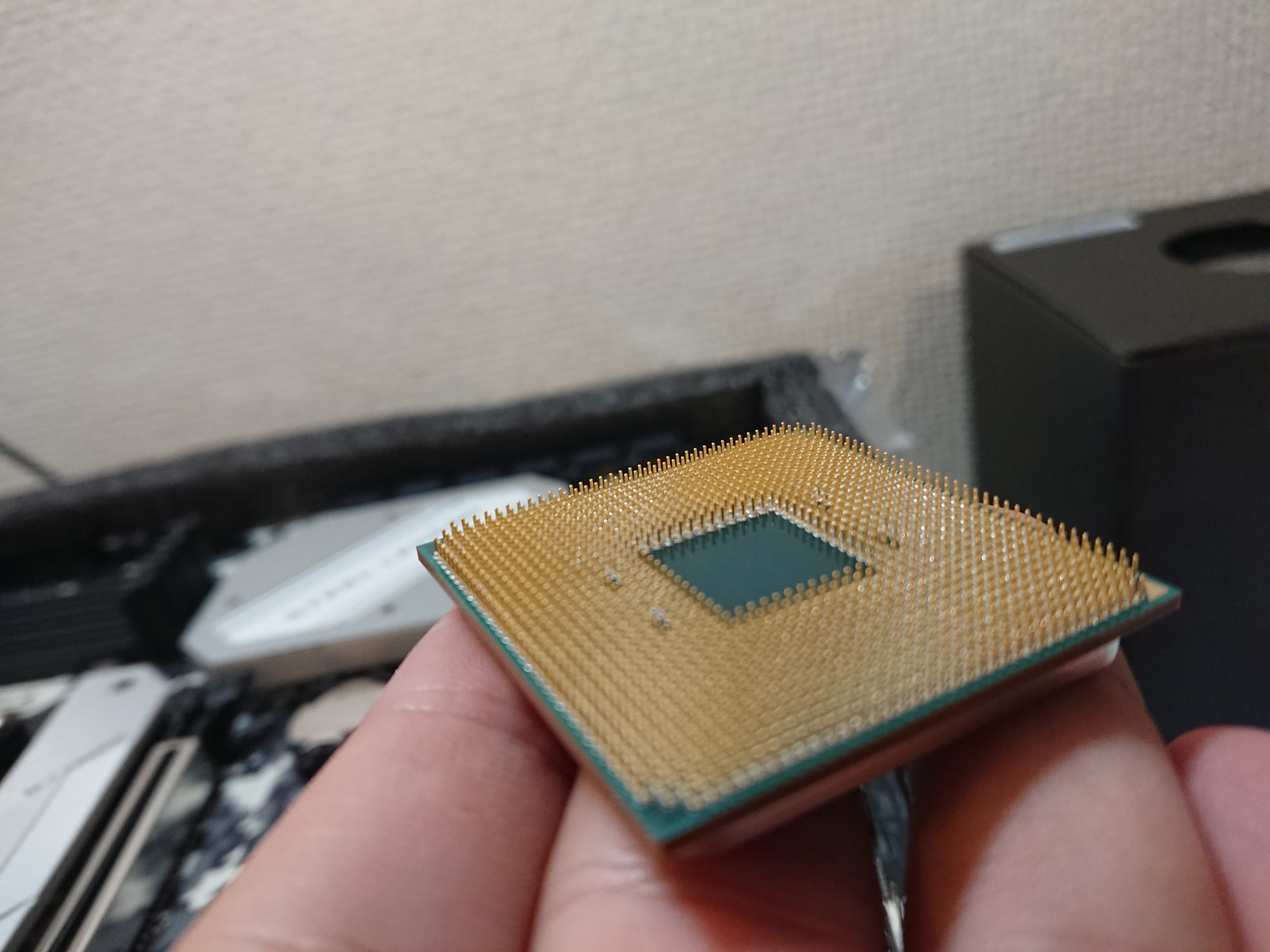

AMDのCPUの裏はピン形状ですので曲げないように細心の注意を払いながら作業してください。実は静電気防止手袋も同時購入していたのですがyoutuberの「吉田製作所」さんも「ともやし」さんも「手袋はするな、引っかかって余計危ない」と言ってありましたので素手で行きます。近くの金属をよく触って静電気を抑制しながら作業しました。冬は特に静電気には注意が必要です。

KENZAN!1本でも曲げれば数万円がパーです(;’∀’)

ryzen7CPUピン

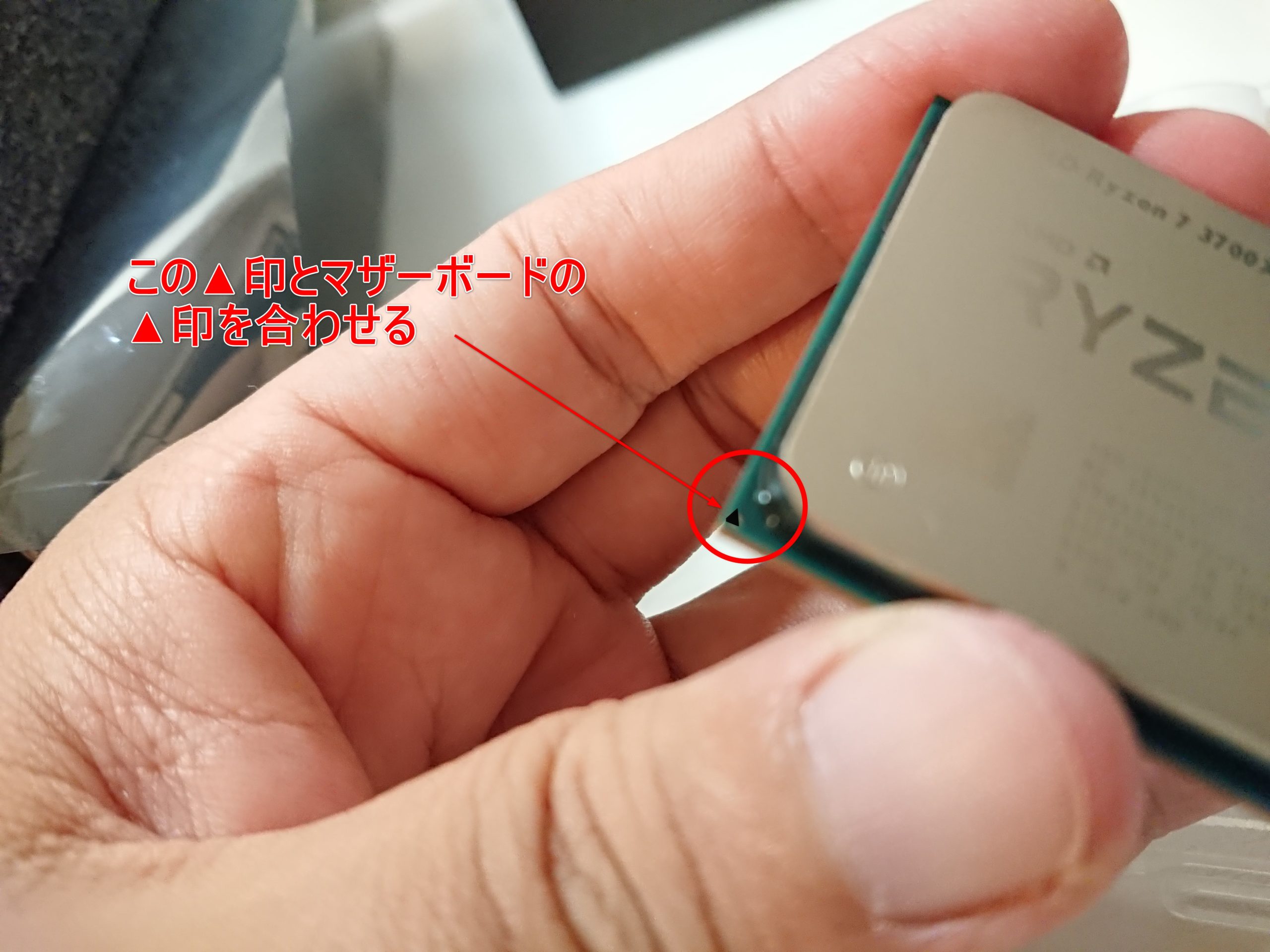

取り付けは定番のCPUとマザーボードの▲マークを合わせて置くだけ

CPU取付位置印

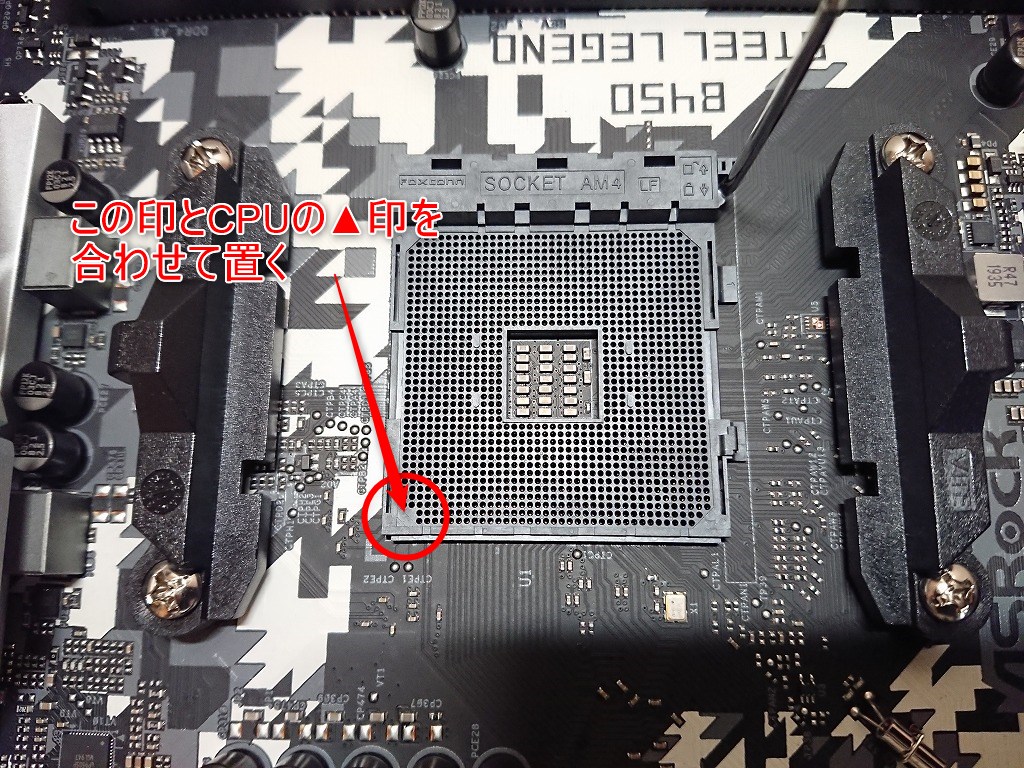

マザーボード側の▲マークはここ

フックを押して右に少し動かしてフックの棒を上げておきます

CPUマウント

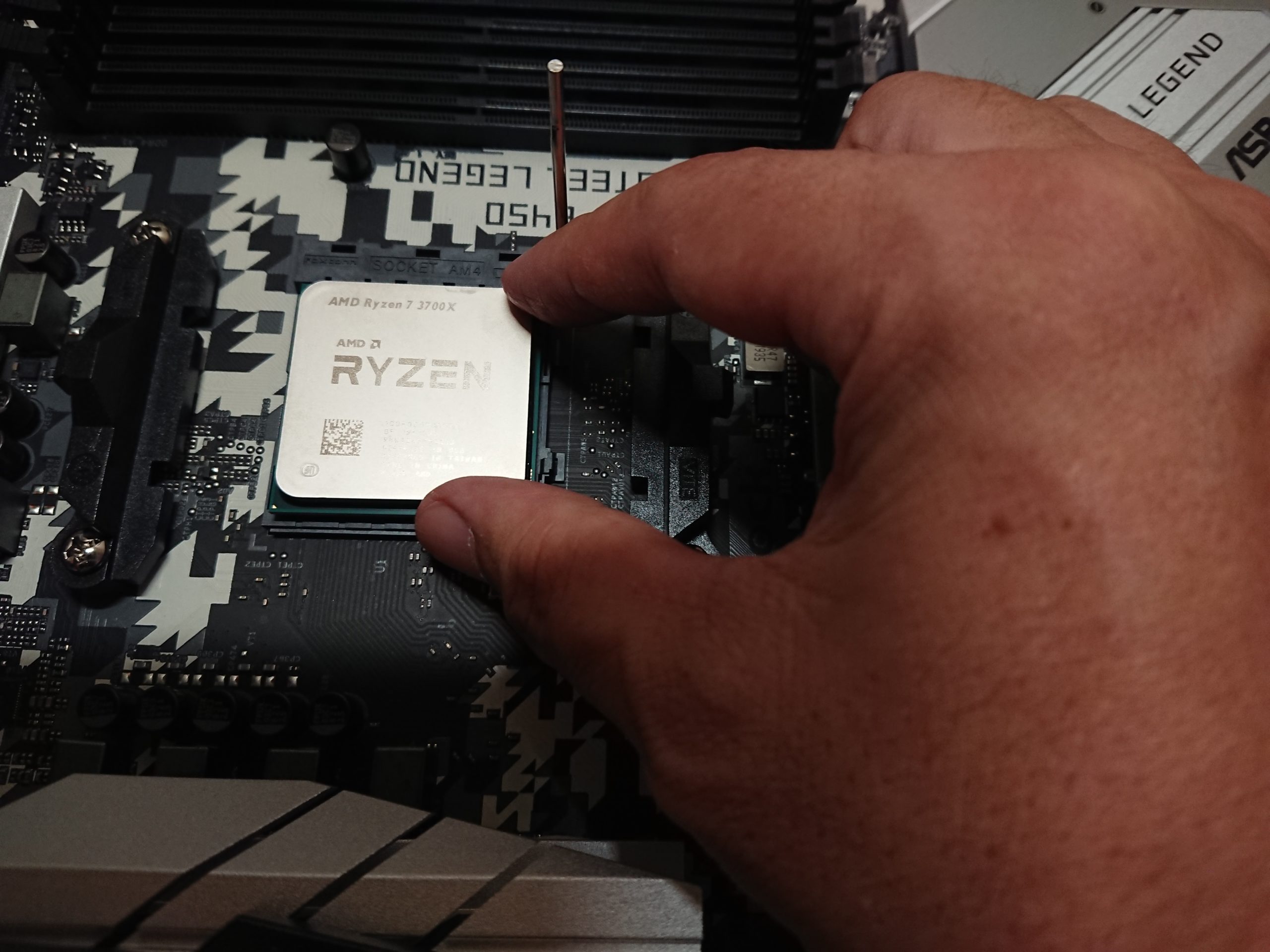

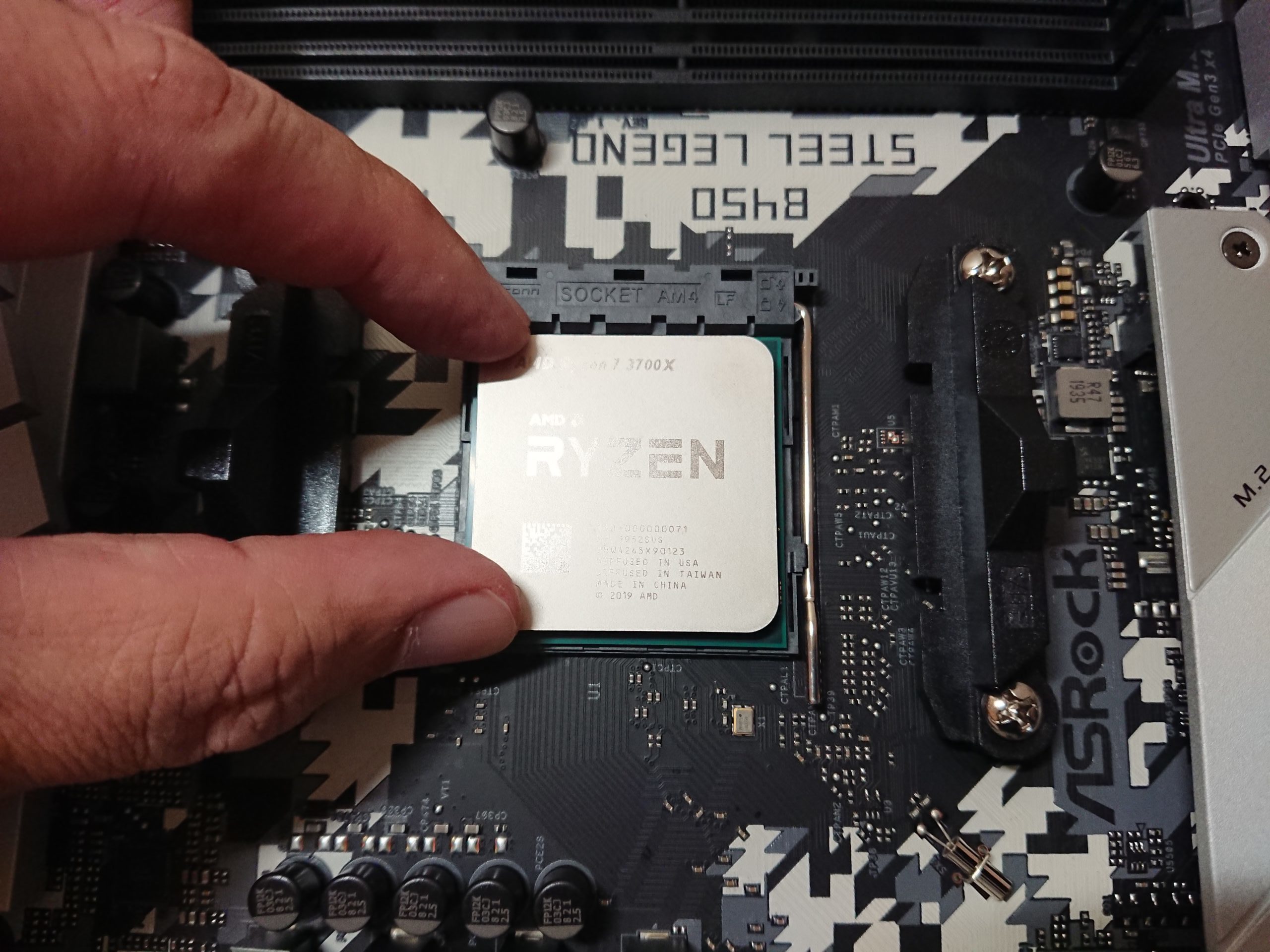

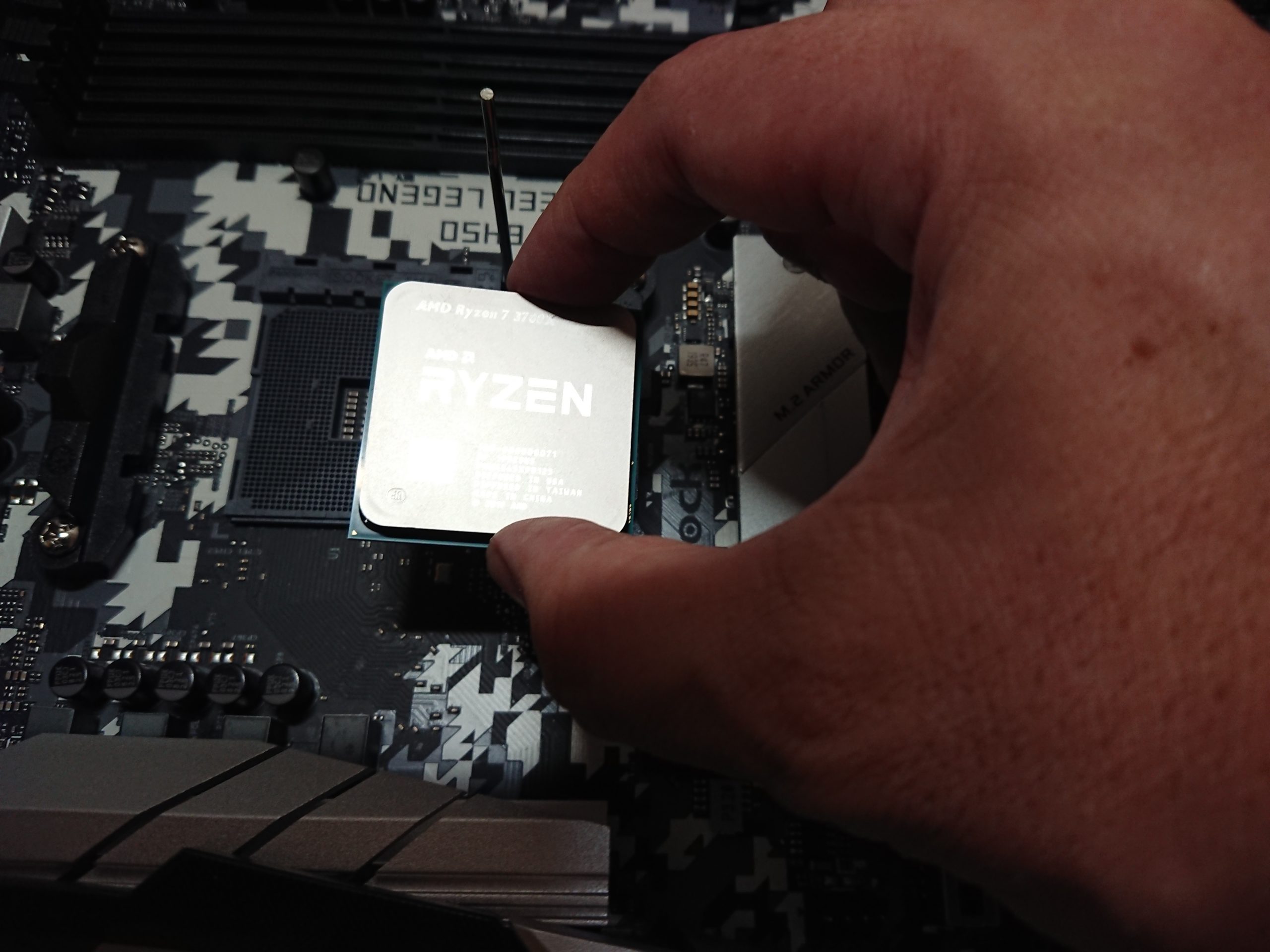

優しく置きます

CPUを置く

「スッ」と入る落ちて入る瞬間がわかれば着地OK

CPU着地

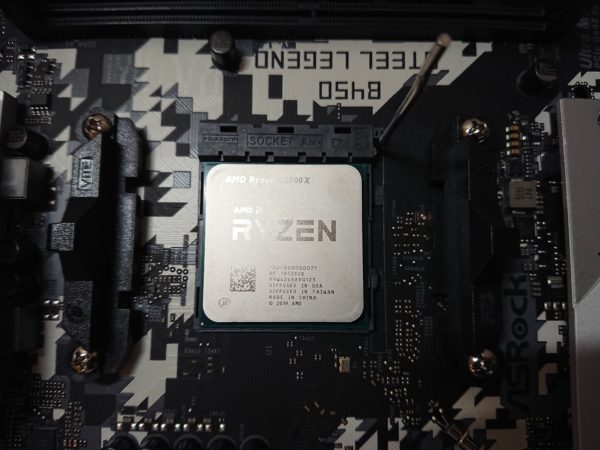

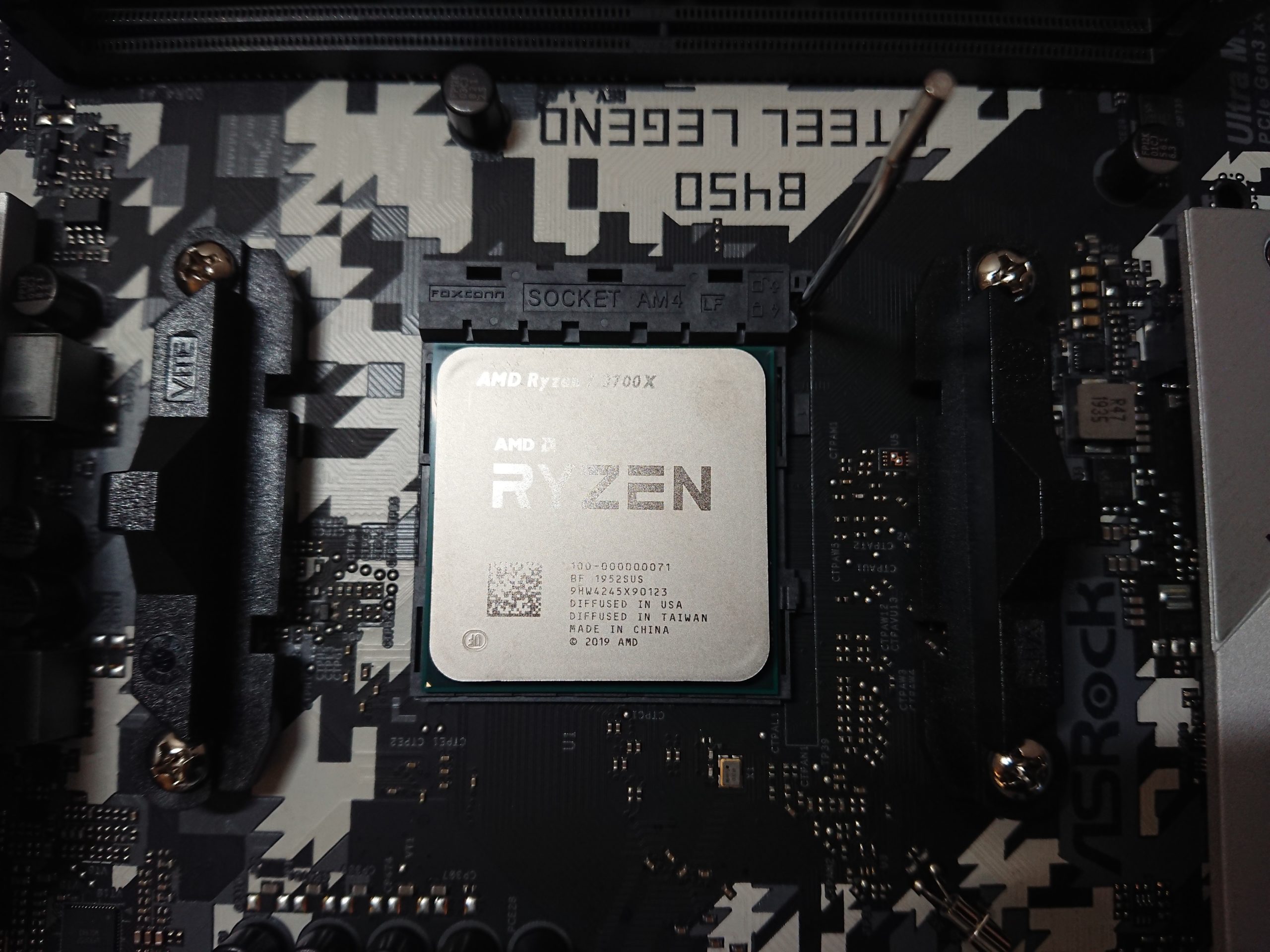

着地完了すでにカッコいいタタズマイ

CPU着地完了

フックの棒を下げて引っかけます

すでにカッコいいタタズマイ

RyzenCPU佇まい

ちゃんとはまっているか念のため動かしてみます

CPU着地確認作業

最高の緊張感とはオサラバです



メモリ開封~取り付け

次はメモリの開封と取り付けです

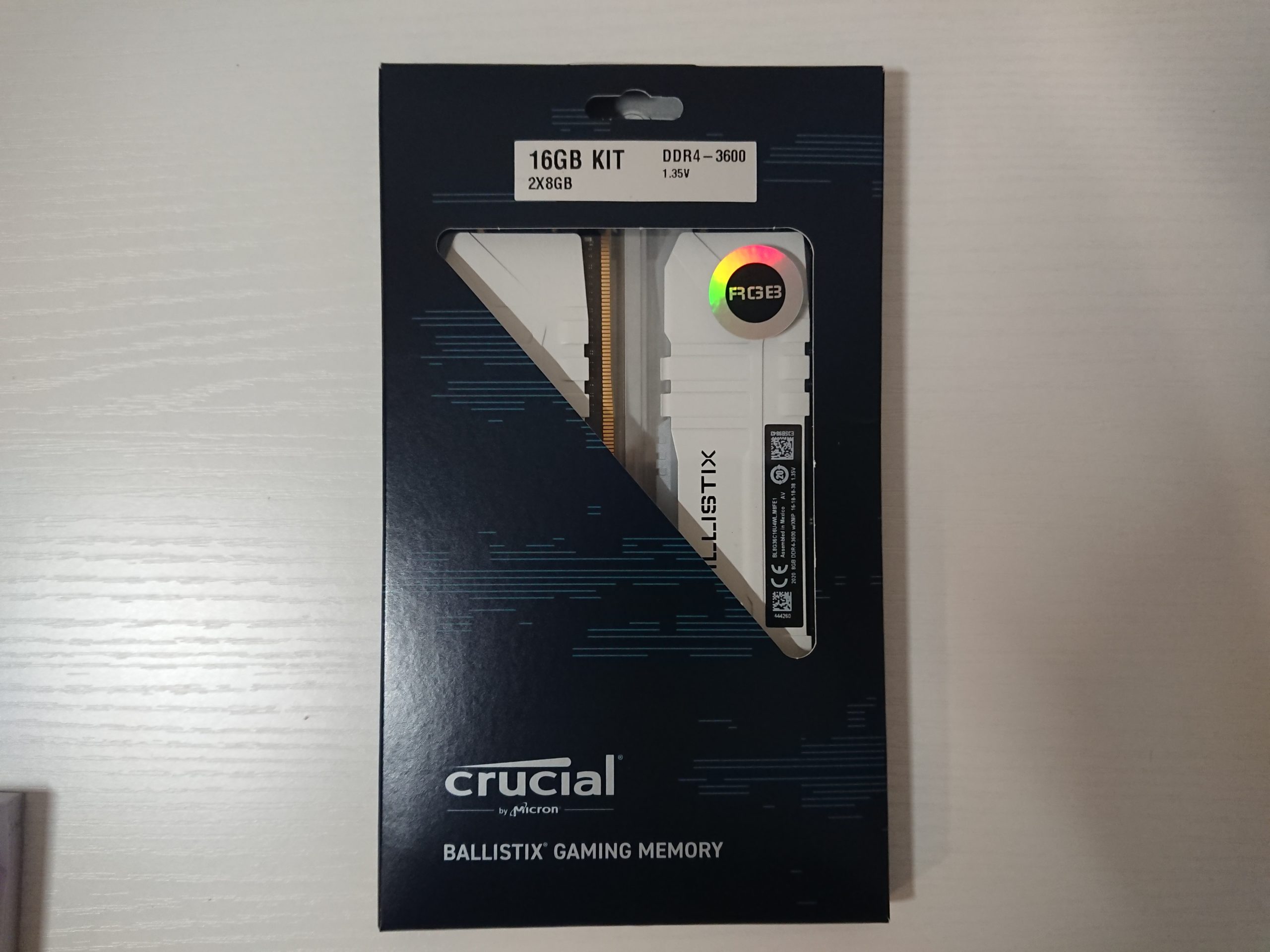

crucial BALLISTIX GAMING MEMORY



クルーシャルメモリ箱

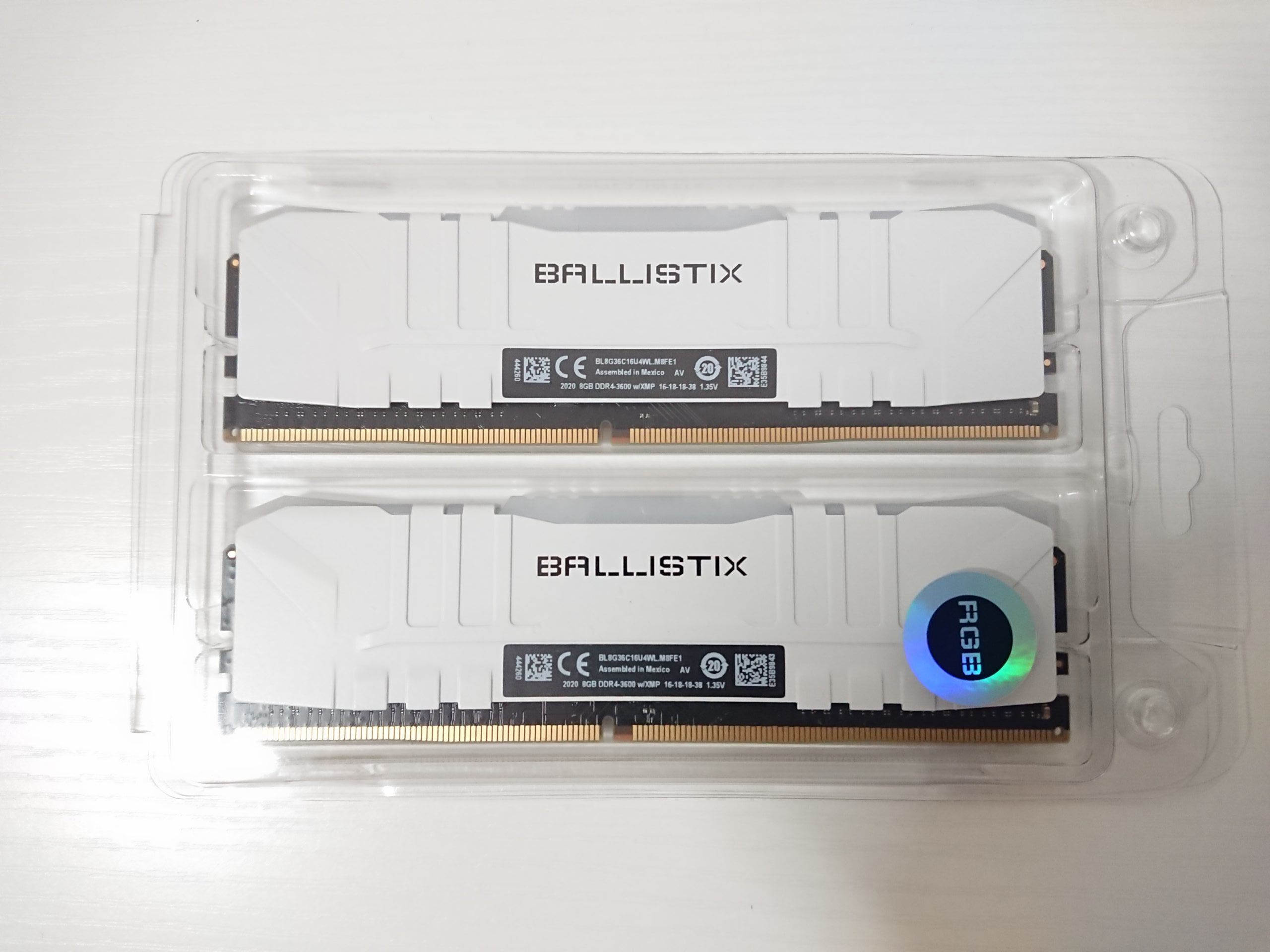

開封!ケースと合わせてホワイトのメモリ

クルーシャルメモリ白本体開封

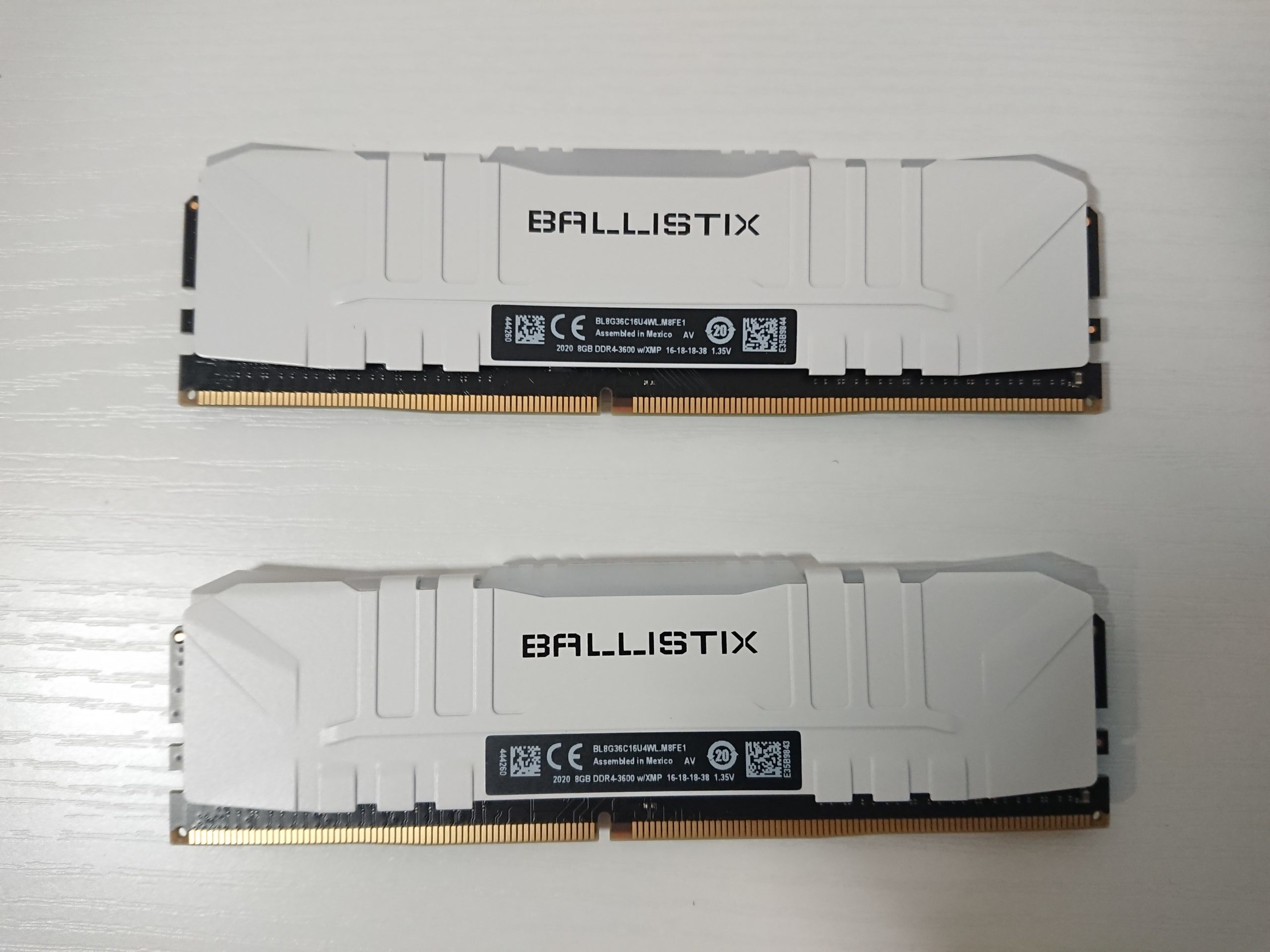

本体はこんな感じ

本体上部の半透明箇所が光ります

メモリ本体取り出し

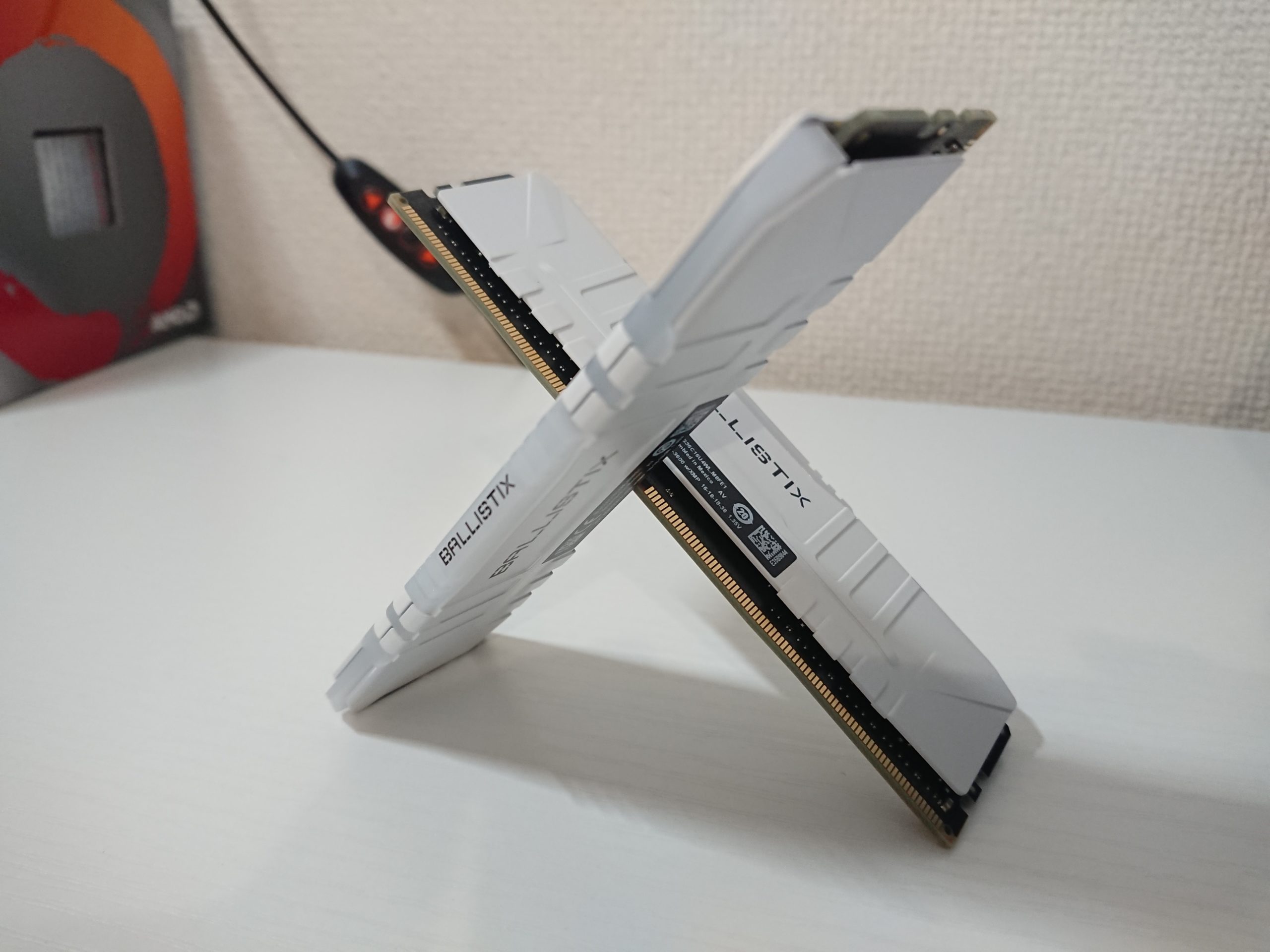

流行りには乗っかるタイプです

巷ではこの撮影方法は定番になりつつあります

メモリクロス写真1

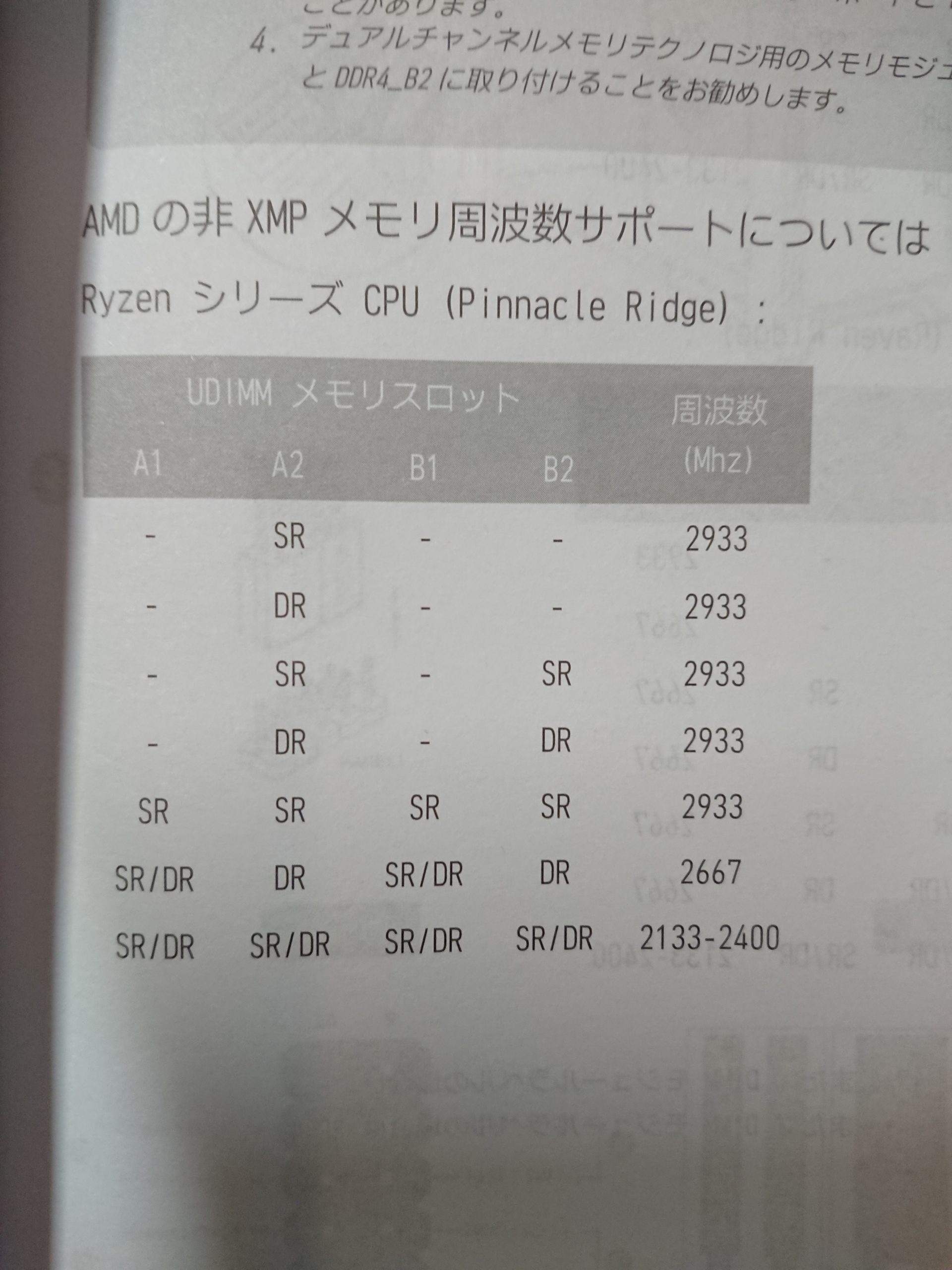

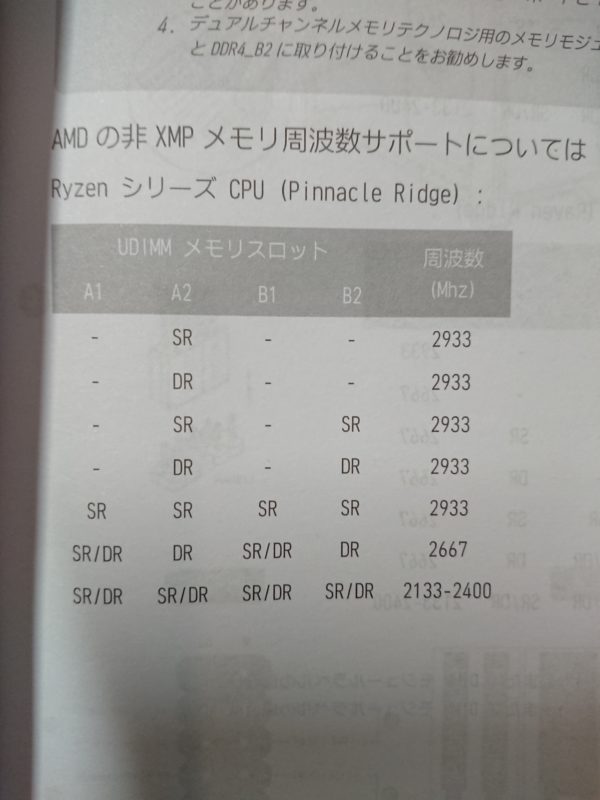

DRメモリはA2とB2スロットに差していきます

メモリ取説

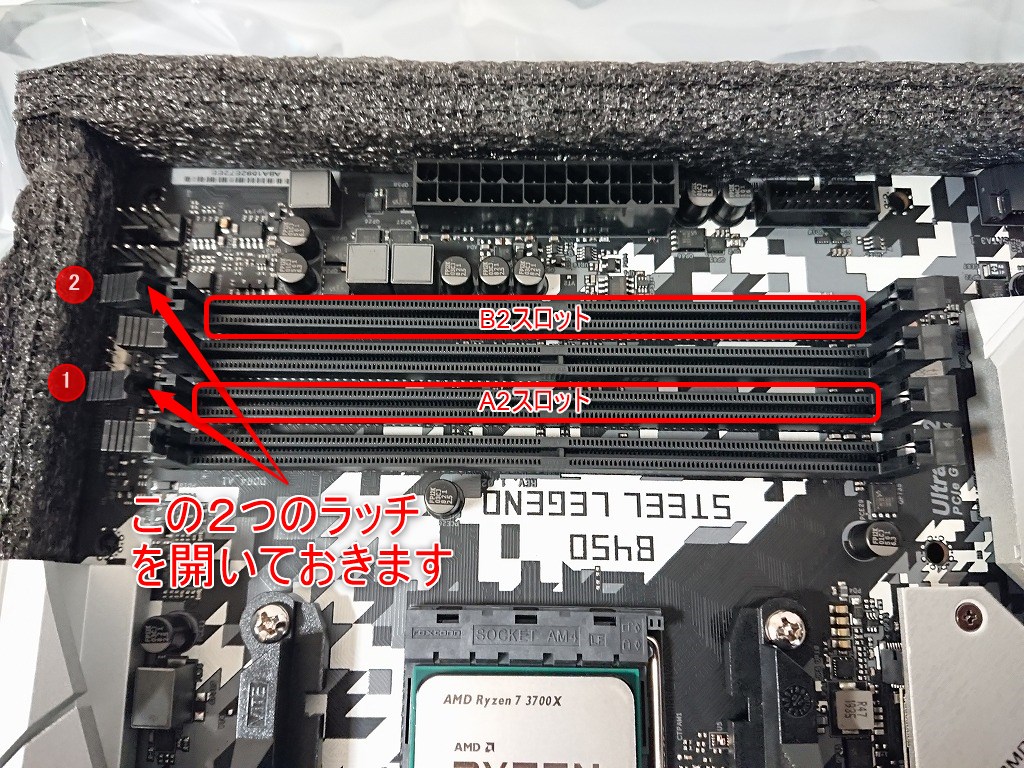

差す場所は①と②です

左側の固定ラッチを倒して開いておきます

メモリスロット取り付け場所

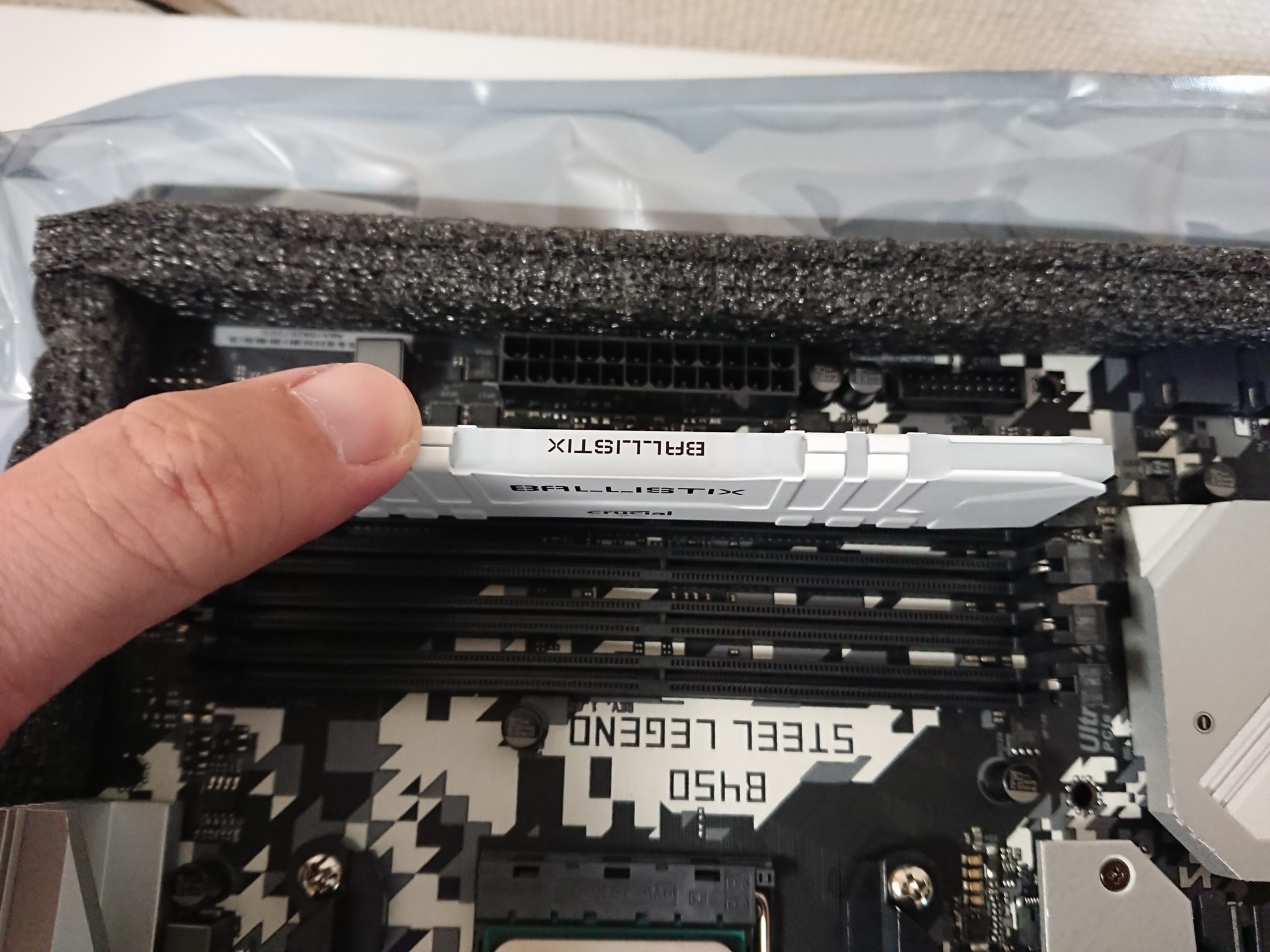

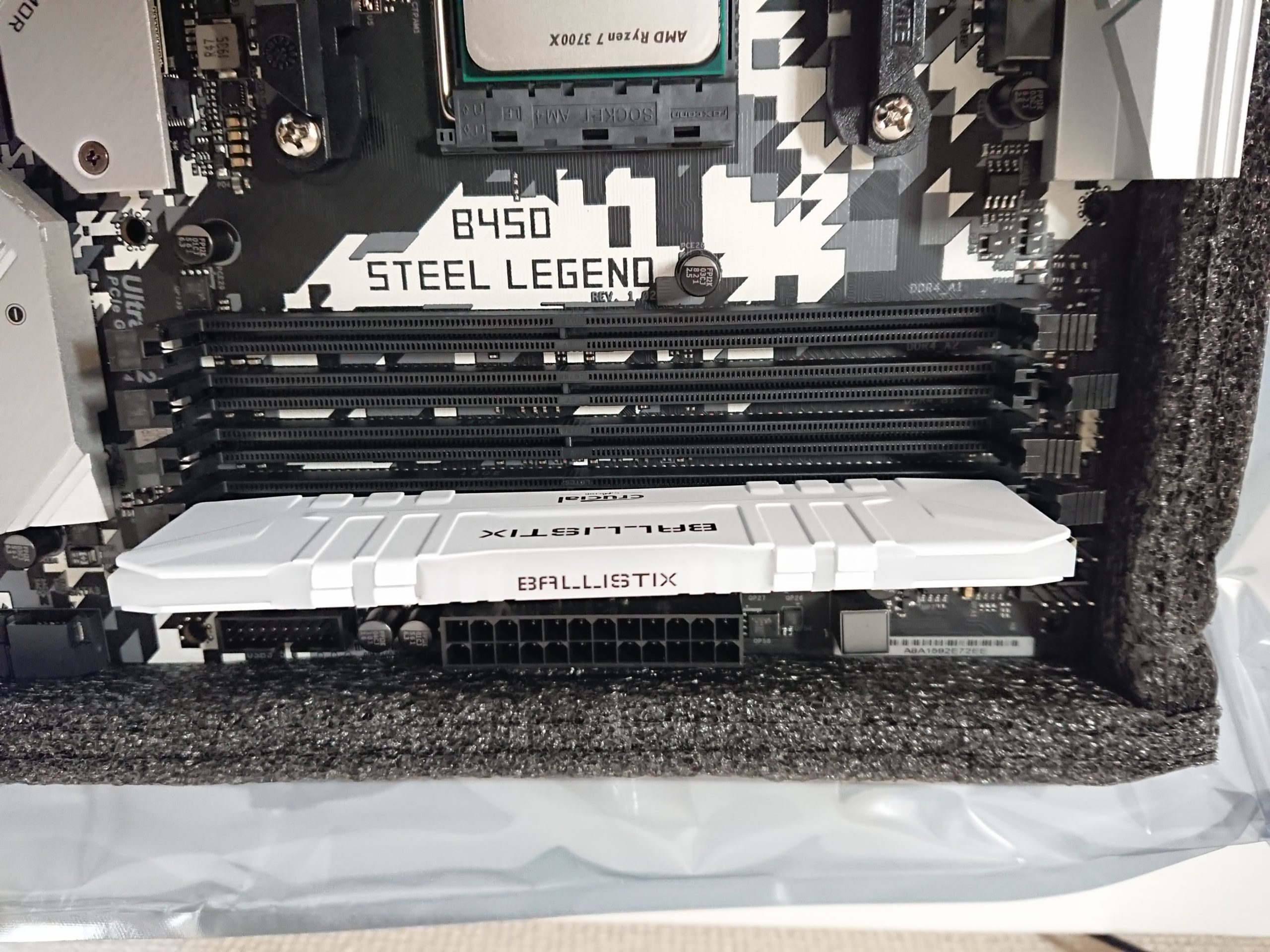

メモリを優しく少しだけ差します

スロットの中央部分の切り欠きとメモリの切り欠きが合うような向きで挿入します。入るようにしか入りませんので差さればOKです。

メモリ取り付け1

ラッチの反対側を先に入れてラッチ側を押せばスムーズに入りました。この後「マザボ割れるんじゃね?」レベルで両指で端っこを強く押し付けます。最初は怖いですが「カチッ」とか音は出ませんのでしっかり押し込みます。「メモリの差し込み不足で起動できない」は定番の自作あるあるですので「ぐっぐっ」と差し込みます。

メモリ取り付け2

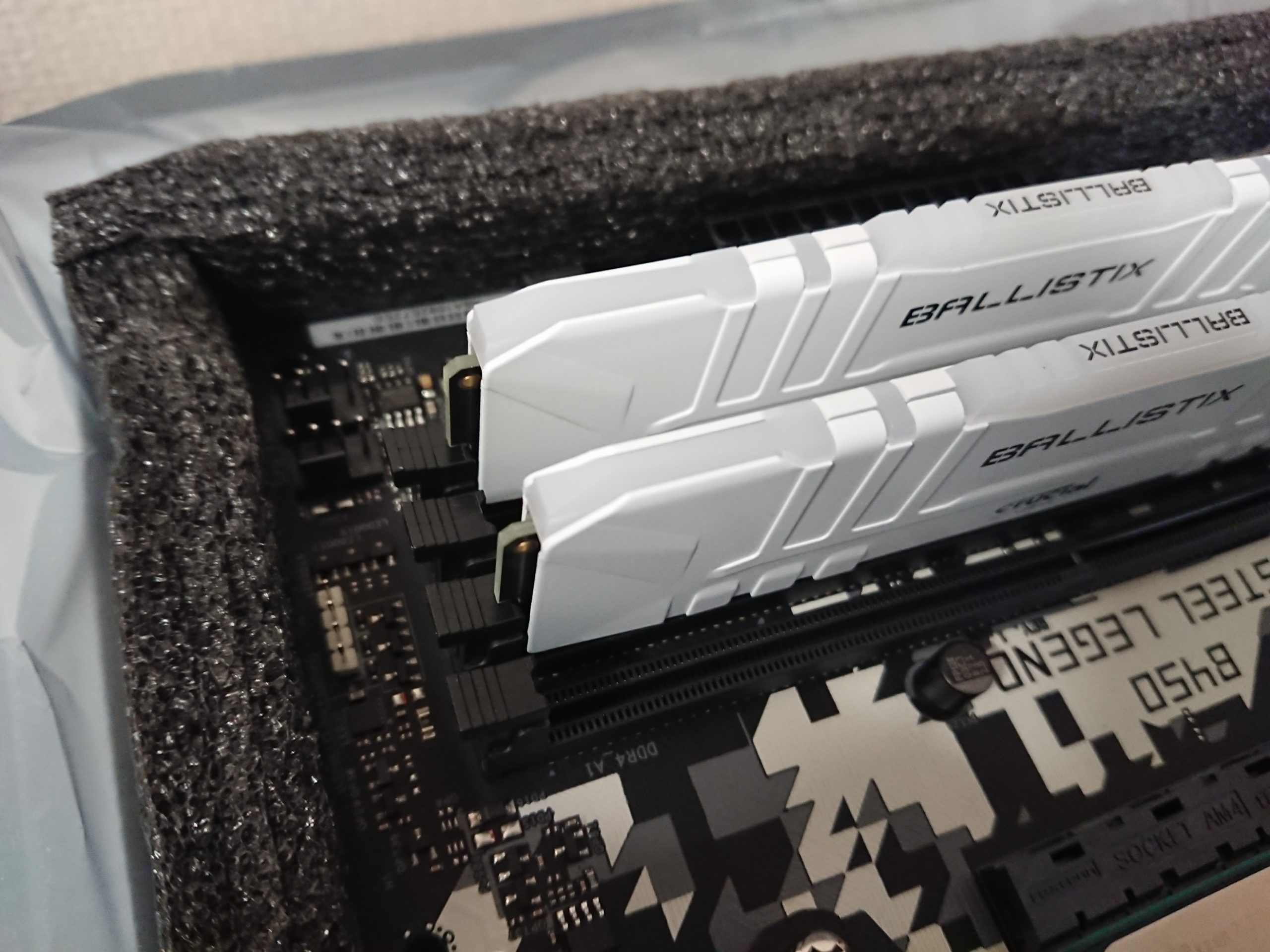

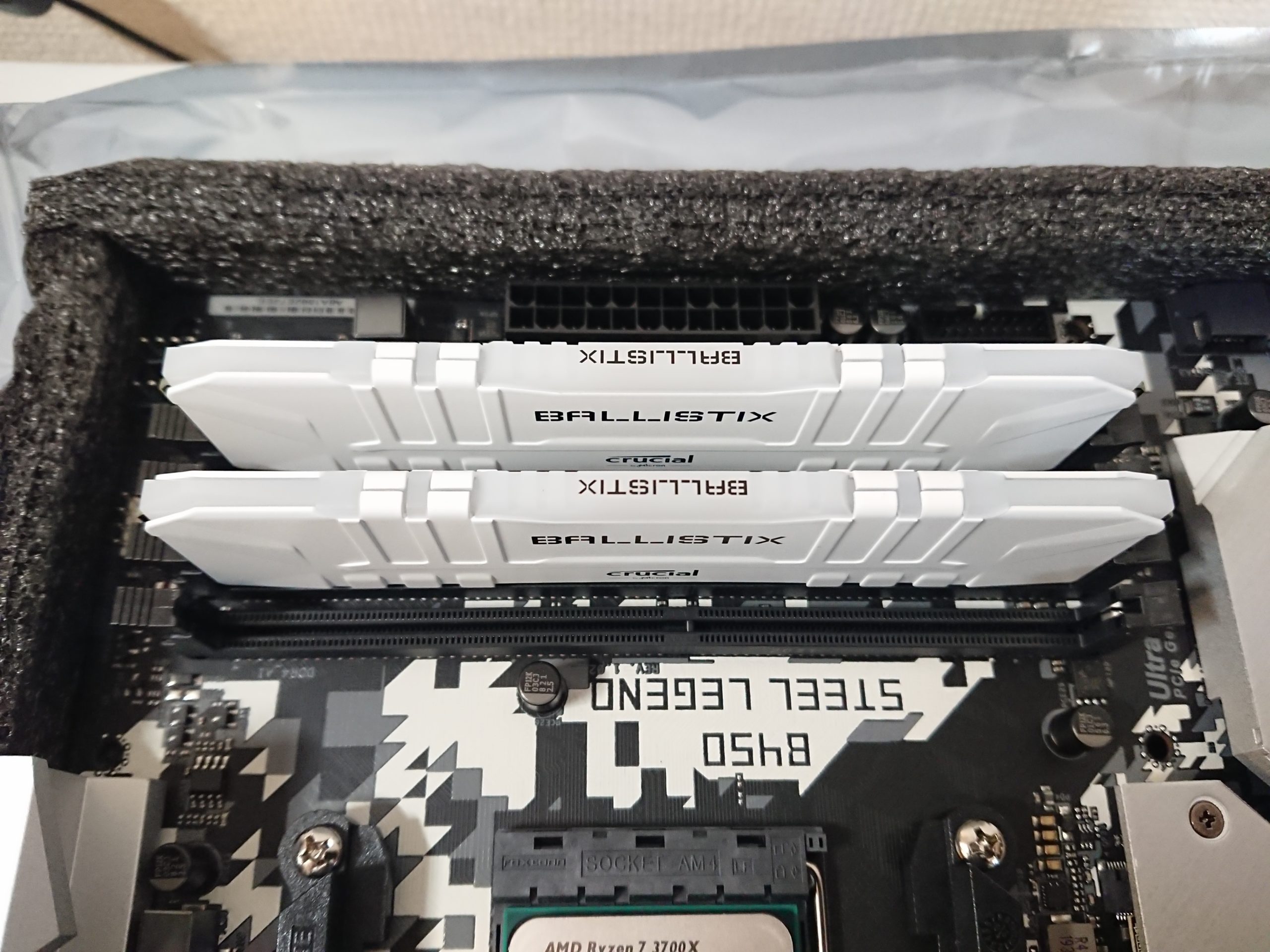

同じ要領で2本ともしっかり差し込みます

メモリ取り付け3

ラッチが元の位置までしっかり戻っていることを確認します

メモリ取り付け7

これでメモリの取り付けもOKです♪

M.2 SSD取り付け

M.2のSSDはマザーボードに直接差すストレージですので、取り付ける場合はCPUクーラーやPCケースにマザーボードを固定する前に取り付けると楽です。M.2以外のSSDやHDDはケースに固定しますのでマザーボードをPCケースに固定した後に取り付けますので注意してください。

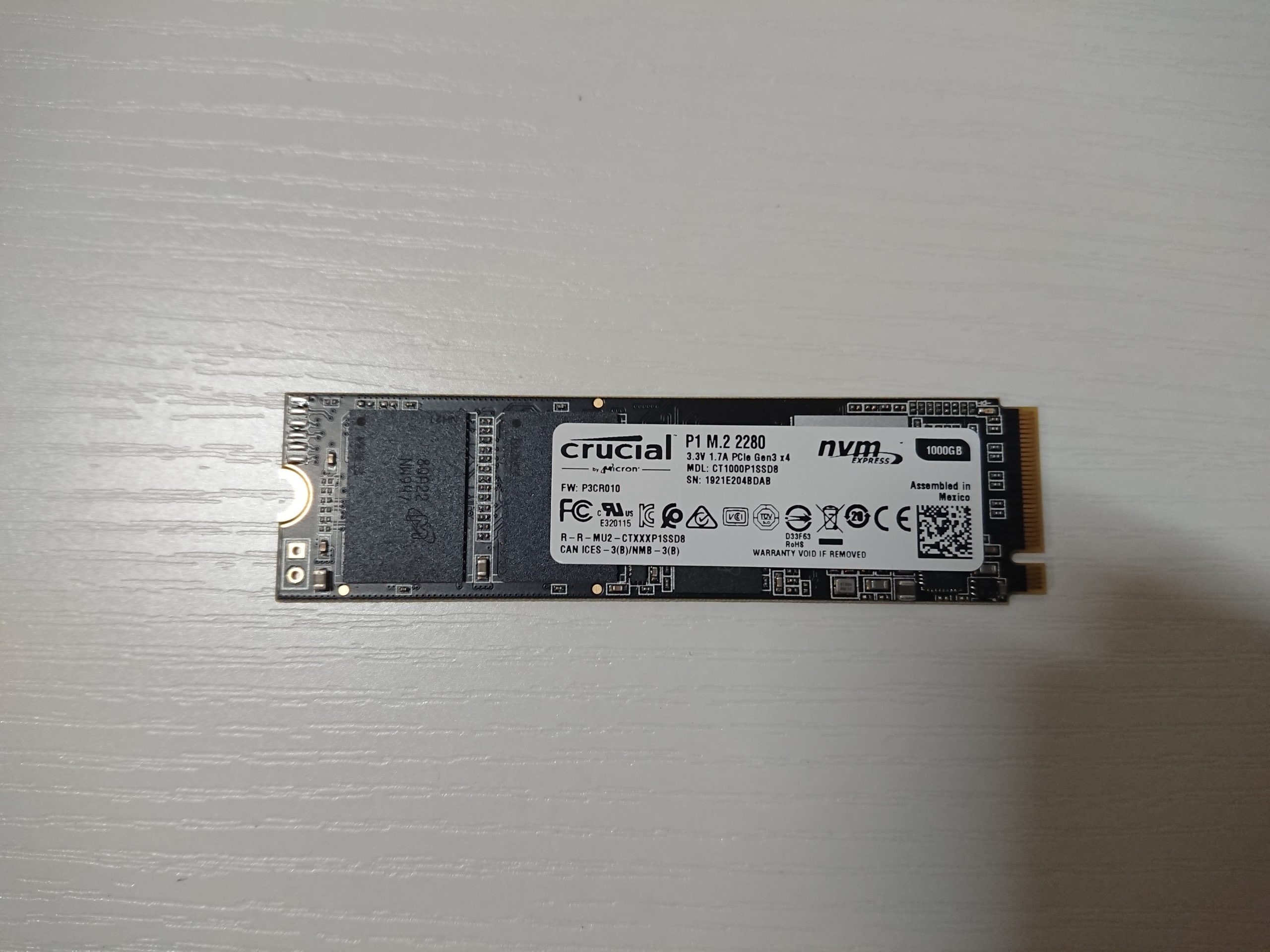

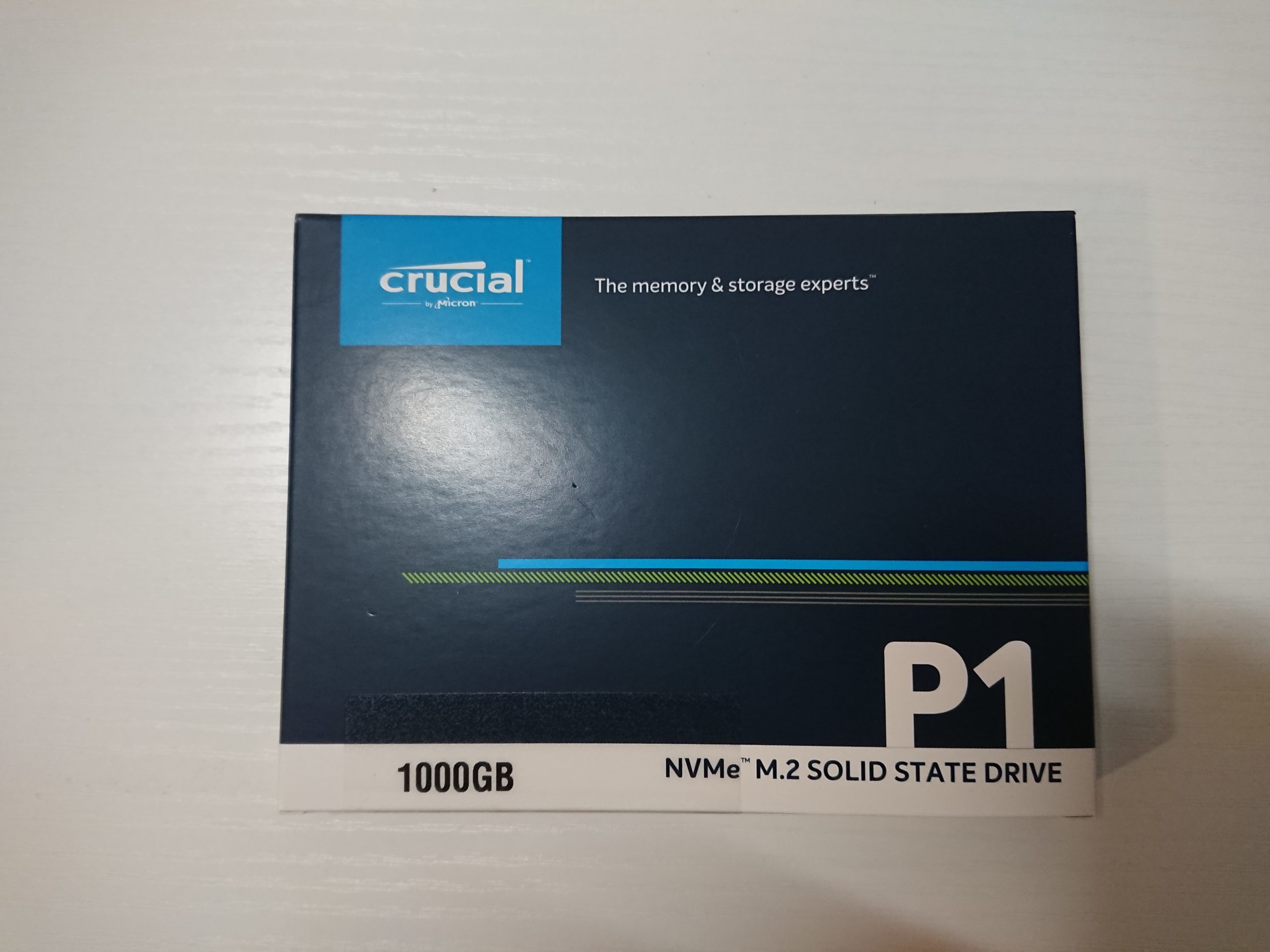

crucial M.2 SSD 1TB

今回はOS(Windows)や各種ソフトの起動用で使用します。

crucial M.2 SSD 1TB

こんなに薄くて小さいですが「ガチ速起動」です。

ヒートシンクを取り付けますのでシールは剝がします

crucialSSD

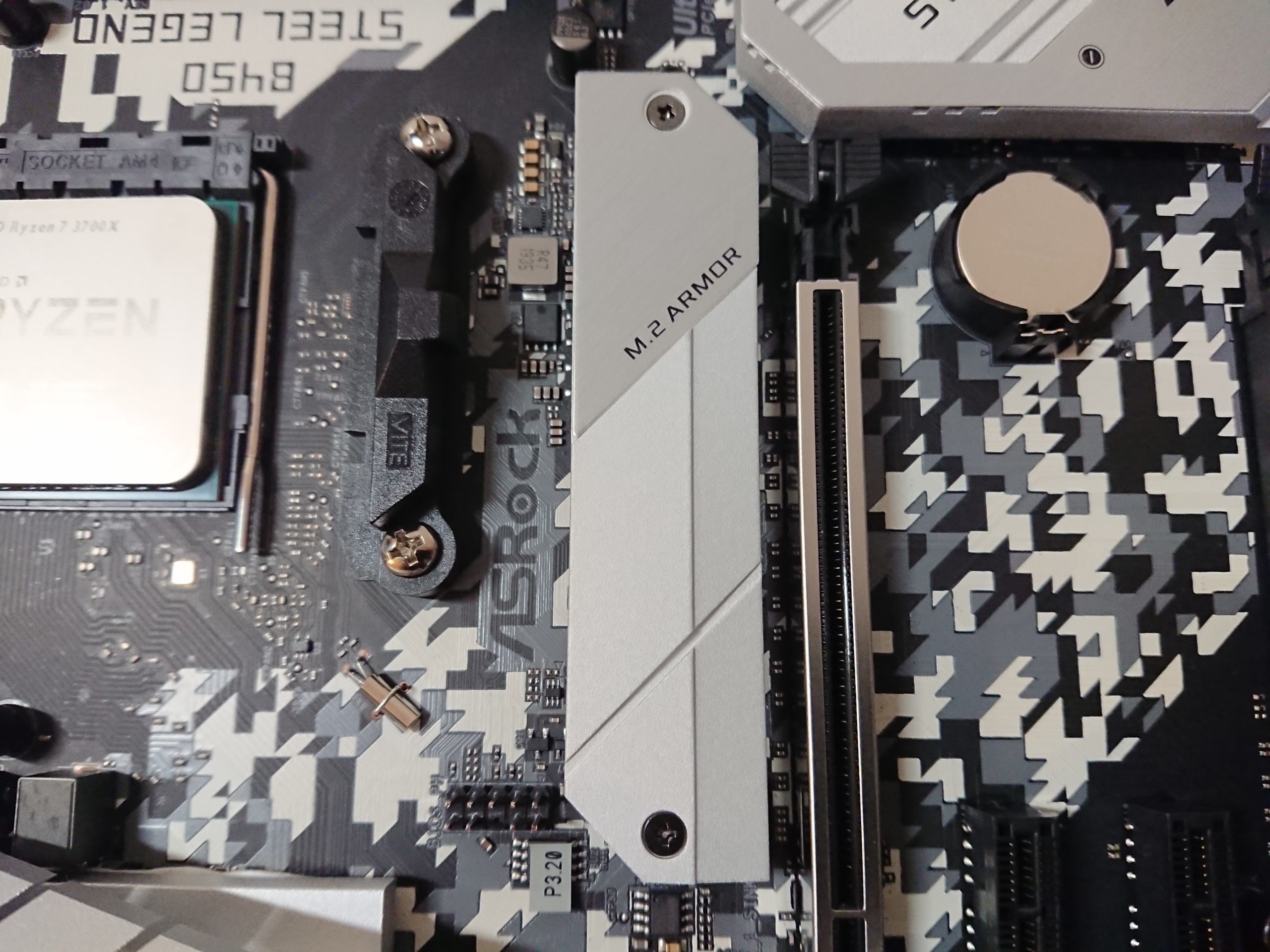

M.2のスロットはこのヒートシンク

「M.2 ARMOR」と書いてあるところです

+ドライバーで上下のねじを2つ外します

M.2スロットはここ

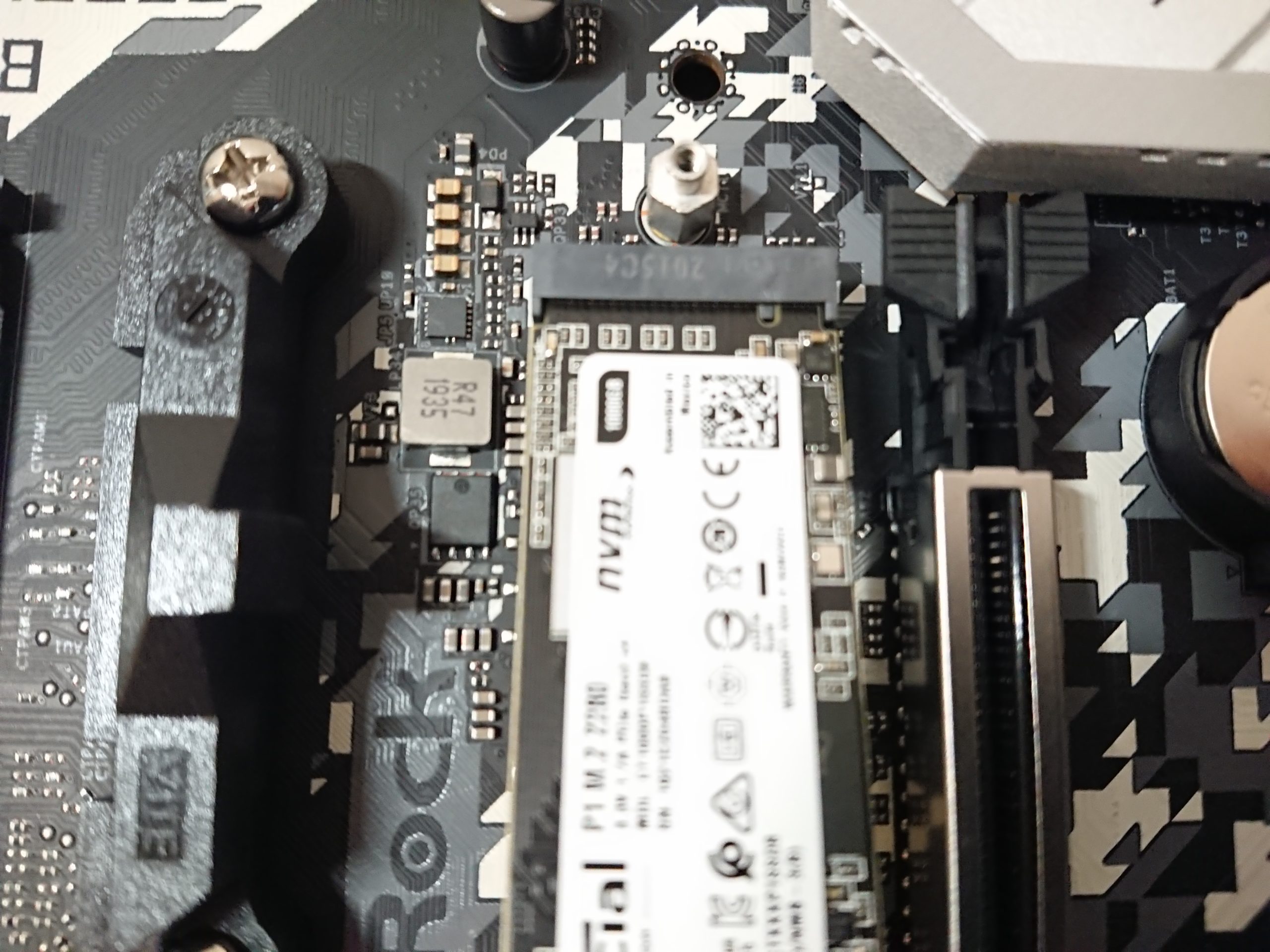

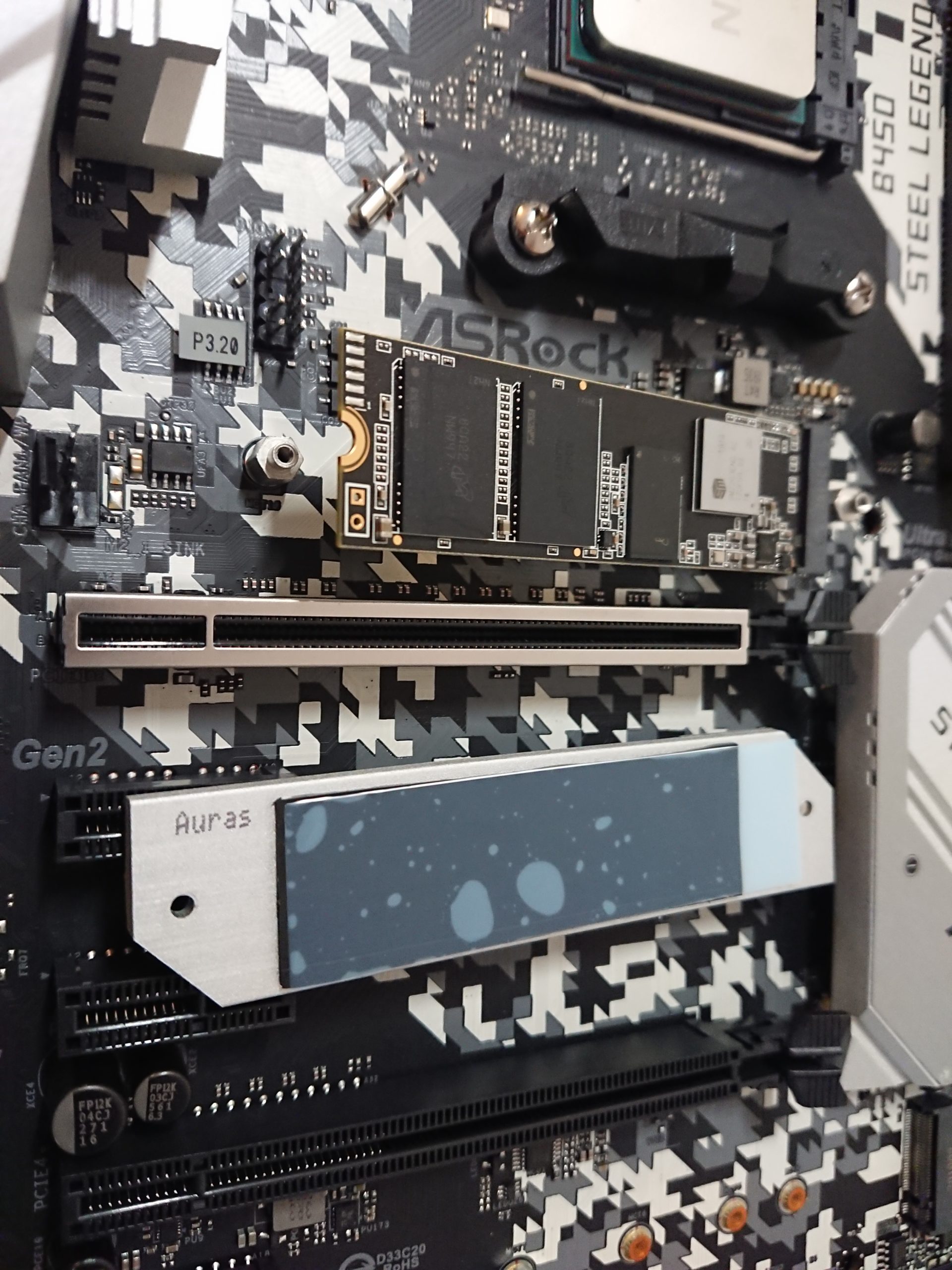

これも切り欠きを合わせて入るようにしか入りませんので少し「ぐっぐっ」と差し込みます。最初は「斜め」に差したままでOKです。

M.2取り付け

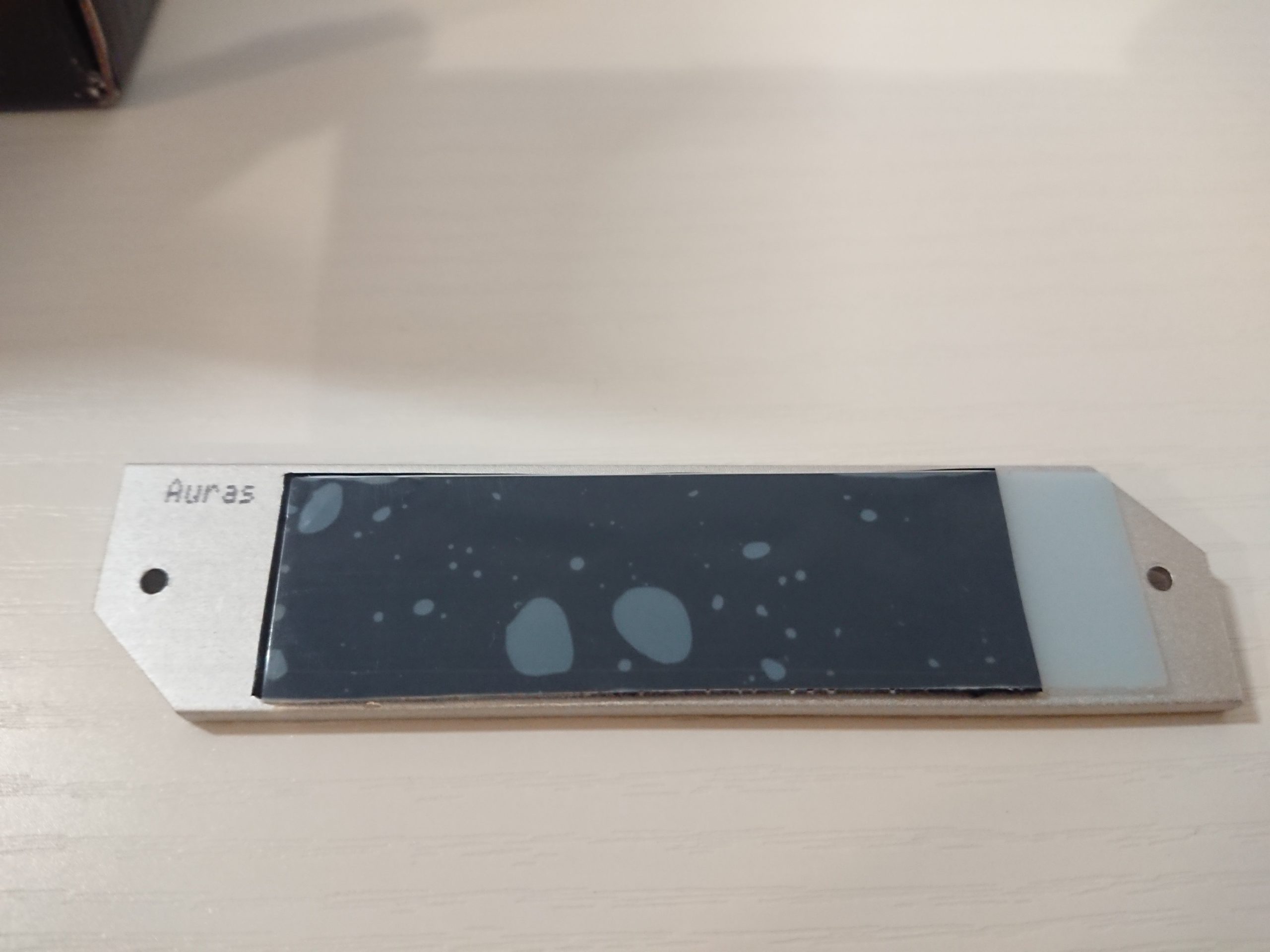

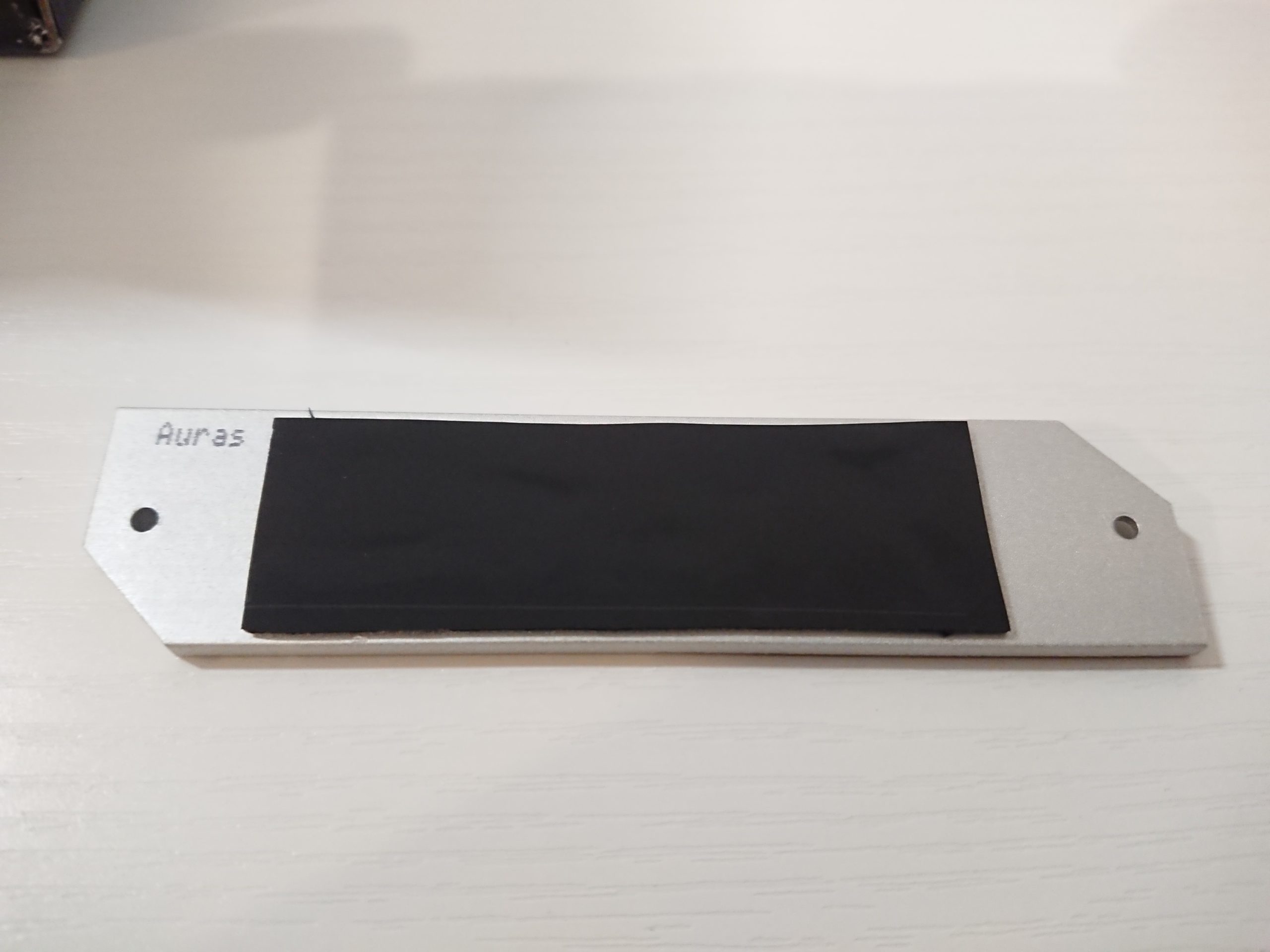

こんな状態。ヒートシンク裏の青いぺりぺりは必ず剥がしておいてください。

ヒートシンク

ぺりぺり前 BEFORE

ぺりぺり前

ぺりぺり後 AFTER

ぺりぺり後

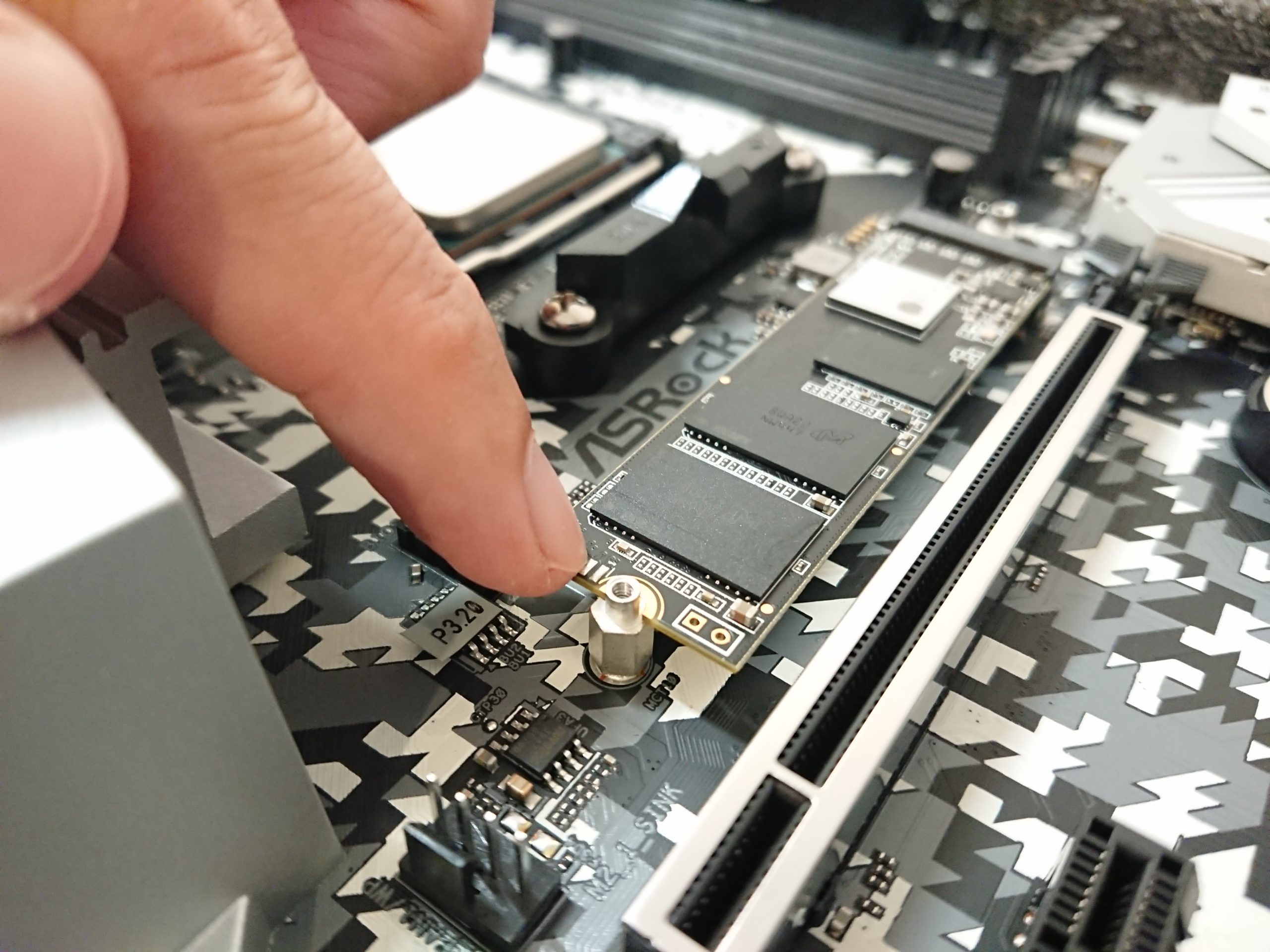

ヒートシンクでまっすぐ抑えて指で刺している所にもともとヒートシンクが固定されていたねじで共締めします。今回付属品のM.2ネジは必要ありませんでした。

SSD固定要綱

もともと固定されていたネジで再度元通り固定すればOKです。小さいネジはあまり乱暴に回すとネジの頭を舐めてしまい「それを外すのはすごく面倒な作業」になりますので優しく適度に締めてください。

M.2スロットはここ



自作PC組み立て編①はマザーボードに

  • CPU
  • メモリ
  • M.2 SSD

を取り付けするまでの工程と注意点を解説いたしました。



今回の自作PCパーツの購入編はコチラ



組み立て編①注意点まとめ

今回の簡単な流れは

  1. マザーボードを取り出す
  2. CPUを取り出す
  3. CPUをマザーボードに取り付ける
  4. メモリを取り出す
  5. メモリをマザーボードに取り付ける
  6. M.2 SSDを取り出す
  7. マザーボードのM.2ヒートシンクを外す
  8. M.2 SSDを差す
  9. ヒートシンクのペりぺり剥がす
  10. ヒートシンクとM.2 SSDを共締めして固定

注意点

静電気防止手袋でCPUを扱わない

  • ピンに余計に引っかかって危険
  • たまに金属に触れて放電する

メモリを差す時は思い切りよく差す

  • メモリの差し込み不良は本当に多い
  • 切り欠きの位置を確かめる
  • スロットに差す場所は取説で確認する

M.2 SSD取り付け

  • 最初は斜めで正解
  • ヒートシンクをつけない場合は付属のネジで固定する
  • ヒートシンク裏のペりぺりを剥がす



次回自作PC組み立て編②は

  • CPUクーラー取り付け
  • PCケースにマザーボード固定
  • グラフィックボード取り付け
  • HDD・電源ユニットの固定

までを解説いたします。
